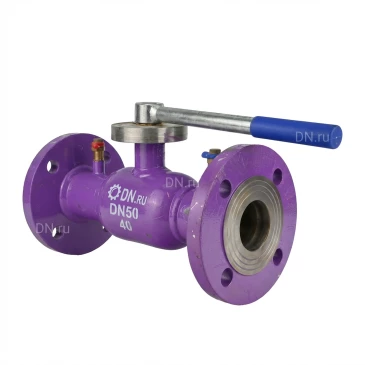

Кран шаровой регулирующий DN.ru BVR3232P(1pc)-SP-F-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходной, фланцевый, с рукояткой, с ниппелями

Кран шаровой применяется в качестве запорной/регулирующей арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие/регулирование рабочего потока происходит посредством запирающего элемента, которым служит шар со специальным проходным сечением. С помощью рукоятки с указателем, установленной на корпусе, осуществляется поворот шара вокруг оси. Кран оснащен шкалой со значениями. Выбранное положение рукоятки фиксируется с помощью гайки. Измерительные ниппели предназначены для подключения переносных балансировочно-измерительных приборов, позволяющих измерить перепад давления, температуру и расход рабочей среды. С помощью данных приборов проводится балансировка сети и настройка регулирующего крана. Балансировка сети — настройка требуемых давлений на различных участках за счет регулировки положения запорного органа регулирующего крана. Присоединение прибора к крану осуществляется через измерительные ниппели, для этого не требуется дренировать трубопровод или останавливать работу сети.

Технические параметры крана шарового регулирующего DN.ru BVR3232P(1pc)-SP-F-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходного, фланцевого, с рукояткой, с ниппелями

• Давление номинальное PN - 40 бар
• Диаметр номинальный DN - 50 мм
• Тип присоединения - фланцевый
• Рабочая среда - вода, нефтепродукты, нейтральные среды, газообразные среды
• Тип управления - ручной
• Расходная характеристика - равнопроцентная
• Применение - водоснабжение, промышленность, Системы отопления
• Проход шара крана - стандартнопроходной
• Наличие ручного дублера - нет
• Наличие концевых выключателей - нет
• Температура рабочей среды - от -25°С до +200°С
• Цвет - серый
• Присоединение - фланцевое
• Датчик обратной связи - нет
• Управление - рукоятка
• Уплотнение - RPTFE
• Пропускная способность - 76.58 м3/ч
• Класс герметичности - A по ГОСТ 9544
• Наличие спускника - нет
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Тип затвора - шаровый
• Наличие колонки управления - нет
• Серия - BVR3232P(1pc)-SP-F-H
• Наличие электропневматического позиционера - нет
• Страна производитель - Россия
• Средний срок службы - 10 лет
• Гарантия - 1 г.
• Вес - 10.6 кг

Кран шаровой регулирующий DN.ru BVR3232P(1pc)-SP-F-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходной, фланцевый, с рукояткой, с ниппелями

Габариты и размеры крана шарового регулирующего DN.ru BVR3232P(1pc)-SP-F-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходного, фланцевого, с рукояткой, с ниппелями:

• L - 310±3 мм
• D - 165 мм
• D1 - 40 мм
• D2 - 125 мм
• ØC - 90 мм
• H - 150 мм
• H1 - 195 мм
• d–ØZ - 4х18 мм

Эскиз габаритов и размеров крана шарового регулирующего DN.ru BVR3232P(1pc)-SP-F-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходного, фланцевого, с рукояткой, с ниппелями

Таблица деталей и материалов крана шарового регулирующего DN.ru BVR3232P(1pc)-SP-F-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходного, фланцевого, с рукояткой, с ниппелями:

Эскиз деталей и материалов крана шарового регулирующего DN.ru BVR3232P(1pc)-SP-F-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходного, фланцевого, с рукояткой, с ниппелями
