Регуляторы давления после себя DN.ru PRA2135М-MA-F-NO Ду15-150 Ру25 VOD Kv0.25-200 фланцевые, корпус - сталь 25Л, уплотнение - металл, с мембранным приводом купить в Москве и РФ

Регулятор давления после себя предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора. Исполнение клапана нормально открытое. Клапан регулятора закрывается при превышении заданной величины давления. Регулятор давления работает только при постоянном расходе среды через регулятор. Принцип действия основан на уравновешивании силы, создаваемой давлением или разностью давлений регулируемой среды на чувствительный элемент – мембрану, силой упругой деформации настроечной пружины. Возникшее при этом усилие на мембране через шток передается на плунжер. Заданное значение регулируемого давления определяется усилием настроечной пружины. При отклонении параметра от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению плунжера и поддержанию регулируемой величины в заданных пределах. При перемещении плунжера изменяется площадь сечения проходного отверстия и, соответственно, давление регулируемой среды, проходящей через регулятор.

Технические параметры регуляторов давления после себя DN.ru PRA2135М-MA-F-NO Ду15-150 Ру25 VOD Kv0.25-200 фланцевых

Характеристика	Значение
Тип регулятора	после себя
Тип исполнения	нормально открытый
Номинальное давление, бар	25 бар
Тип соединения	Фланцевый по ГОСТ 33259-2015
Управления	Мембранный привод

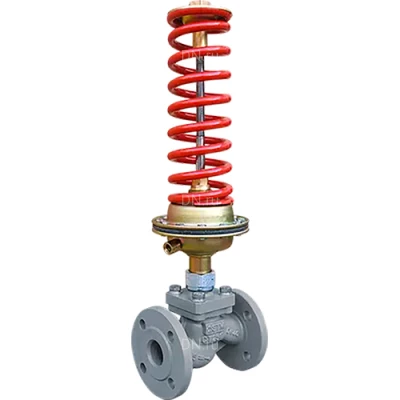

Изображение регуляторов давления после себя DN.ru PRA2135М-MA-F-NO Ду15-150 Ру25 VOD Kv0.25-200 фланцевых

Габаритные и установочные размеры регуляторов давления после себя DN.ru PRA2135М-MA-F-NO Ду15-150 Ру25 VOD Kv0.25-200 фланцевых

Модель	DN, мм	H, мм	L, мм
Ду15 Kv0.25 0.01-0.07 МПа	15	610	130
Ду15 Kv0.25 0.05-0.3 МПа	15	610	130
Ду15 Kv0.25 0.1-0.6 МПа	15	610	130
Ду15 Kv0.25 0.3-1.2 МПа	15	610	130
Ду15 Kv0.4 0.01-0.07 МПа	15	610	130
Ду15 Kv0.4 0.05-0.3 МПа	15	610	130
Ду15 Kv0.4 0.1-0.6 МПа	15	610	130
Ду15 Kv0.4 0.3-1.2 МПа	15	610	130
Ду15 Kv0.63 0.01-0.07 МПа	15	610	130
Ду15 Kv0.63 0.05-0.3 МПа	15	610	130
Ду15 Kv0.63 0.1-0.6 МПа	15	610	130
Ду15 Kv0.63 0.3-1.2 МПа	15	610	130
Ду15 Kv1.0 0.01-0.07 МПа	15	610	130
Ду15 Kv1.0 0.05-0.3 МПа	15	610	130
Ду15 Kv1.0 0.1-0.6 МПа	15	610	130
Ду15 Kv1.0 0.3-1.2 МПа	15	610	130
Ду15 Kv1.6 0.01-0.07 МПа	15	610	130
Ду15 Kv1.6 0.05-0.3 МПа	15	610	130
Ду15 Kv1.6 0.1-0.6 МПа	15	610	130
Ду15 Kv1.6 0.3-1.2 МПа	15	610	130
Ду15 Kv2.5 0.01-0.07 МПа	15	610	130
Ду15 Kv2.5 0.05-0.3 МПа	15	610	130
Ду15 Kv2.5 0.1-0.6 МПа	15	610	130
Ду15 Kv2.5 0.3-1.2 МПа	15	610	130
Ду15 Kv3.2 0.01-0.07 МПа	15	610	130
Ду15 Kv3.2 0.05-0.3 МПа	15	610	130
Ду15 Kv3.2 0.1-0.6 МПа	15	610	130
Ду15 Kv3.2 0.3-1.2 МПа	15	610	130
Ду15 Kv4.0 0.01-0.07 МПа	15	610	130
Ду15 Kv4.0 0.05-0.3 МПа	15	610	130
Ду15 Kv4.0 0.1-0.6 МПа	15	610	130
Ду15 Kv4.0 0.3-1.2 МПа	15	610	130
Ду20 Kv1.6 0.01-0.07 МПа	20	630	150
Ду20 Kv1.6 0.05-0.3 МПа	20	630	150
Ду20 Kv1.6 0.1-0.6 МПа	20	630	150
Ду20 Kv1.6 0.3-1.2 МПа	20	630	150
Ду20 Kv2.5 0.01-0.07 МПа	20	630	150
Ду20 Kv2.5 0.05-0.3 МПа	20	630	150
Ду20 Kv2.5 0.1-0.6 МПа	20	630	150
Ду20 Kv2.5 0.3-1.2 МПа	20	630	150
Ду20 Kv4.0 0.01-0.07 МПа	20	630	150
Ду20 Kv4.0 0.05-0.3 МПа	20	630	150
Ду20 Kv4.0 0.1-0.6 МПа	20	630	150
Ду20 Kv4.0 0.3-1.2 МПа	20	630	150
Ду20 Kv6.3 0.01-0.07 МПа	20	630	150
Ду20 Kv6.3 0.05-0.3 МПа	20	630	150
Ду20 Kv6.3 0.1-0.6 МПа	20	630	150
Ду20 Kv6.3 0.3-1.2 МПа	20	630	150
Ду25 Kv2.0 0.01-0.07 МПа	25	630	160
Ду25 Kv2.0 0.05-0.3 МПа	25	630	160
Ду25 Kv2.0 0.1-0.6 МПа	25	630	160
Ду25 Kv2.0 0.3-1.2 МПа	25	630	160
Ду25 Kv2.5 0.01-0.07 МПа	25	630	160
Ду25 Kv2.5 0.05-0.3 МПа	25	630	160
Ду25 Kv2.5 0.1-0.6 МПа	25	630	160
Ду25 Kv2.5 0.3-1.2 МПа	25	630	160
Ду25 Kv3.2 0.01-0.07 МПа	25	630	160
Ду25 Kv3.2 0.05-0.3 МПа	25	630	160
Ду25 Kv3.2 0.1-0.6 МПа	25	630	160
Ду25 Kv3.2 0.3-1.2 МПа	25	630	160
Ду25 Kv4.0 0.01-0.07 МПа	25	630	160
Ду25 Kv4.0 0.05-0.3 МПа	25	630	160
Ду25 Kv4.0 0.1-0.6 МПа	25	630	160
Ду25 Kv4.0 0.3-1.2 МПа	25	630	160
Ду25 Kv6.3 0.01-0.07 МПа	25	630	160
Ду25 Kv6.3 0.05-0.3 МПа	25	630	160
Ду25 Kv6.3 0.1-0.6 МПа	25	630	160
Ду25 Kv6.3 0.3-1.2 МПа	25	630	160
Ду25 Kv8.0 0.01-0.07 МПа	25	630	160
Ду25 Kv8.0 0.05-0.3 МПа	25	630	160
Ду25 Kv8.0 0.1-0.6 МПа	25	630	160
Ду25 Kv8.0 0.3-1.2 МПа	25	630	160
Ду25 Kv10 0.01-0.07 МПа	25	630	160
Ду25 Kv10 0.05-0.3 МПа	25	630	160
Ду25 Kv10 0.1-0.6 МПа	25	630	160
Ду25 Kv10 0.3-1.2 МПа	25	630	160
Ду32 Kv4.0 0.01-0.07 МПа	32	665	180
Ду32 Kv4.0 0.05-0.3 МПа	32	665	180
Ду32 Kv4.0 0.1-0.6 МПа	32	665	180
Ду32 Kv4.0 0.3-1.2 МПа	32	665	180
Ду32 Kv6.3 0.01-0.07 МПа	32	665	180
Ду32 Kv6.3 0.05-0.3 МПа	32	665	180
Ду32 Kv6.3 0.1-0.6 МПа	32	665	180
Ду32 Kv6.3 0.3-1.2 МПа	32	665	180
Ду32 Kv10 0.01-0.07 МПа	32	665	180
Ду32 Kv10 0.05-0.3 МПа	32	665	180
Ду32 Kv10 0.1-0.6 МПа	32	665	180
Ду32 Kv10 0.3-1.2 МПа	32	665	180
Ду32 Kv16 0.01-0.07 МПа	32	665	180
Ду32 Kv16 0.05-0.3 МПа	32	665	180
Ду32 Kv16 0.1-0.6 МПа	32	665	180
Ду32 Kv16 0.3-1.2 МПа	32	665	180
Ду40 Kv10 0.01-0.07 МПа	40	680	200
Ду40 Kv10 0.05-0.3 МПа	40	680	200
Ду40 Kv10 0.1-0.6 МПа	40	680	200
Ду40 Kv10 0.3-1.2 МПа	40	680	200
Ду40 Kv16 0.01-0.07 МПа	40	680	200
Ду40 Kv16 0.05-0.3 МПа	40	680	200
Ду40 Kv16 0.1-0.6 МПа	40	680	200
Ду40 Kv16 0.3-1.2 МПа	40	680	200
Ду40 Kv20 0.01-0.07 МПа	40	680	200
Ду40 Kv20 0.05-0.3 МПа	40	680	200
Ду40 Kv20 0.1-0.6 МПа	40	680	200
Ду40 Kv20 0.3-1.2 МПа	40	680	200
Ду40 Kv25 0.01-0.07 МПа	40	680	200
Ду40 Kv25 0.05-0.3 МПа	40	680	200
Ду40 Kv25 0.1-0.6 МПа	40	680	200
Ду40 Kv25 0.3-1.2 МПа	40	680	200
Ду50 Kv12.5 0.01-0.07 МПа	50	690	230
Ду50 Kv12.5 0.05-0.3 МПа	50	690	230
Ду50 Kv12.5 0.1-0.6 МПа	50	690	230
Ду50 Kv12.5 0.3-1.2 МПа	50	690	230
Ду50 Kv16 0.01-0.07 МПа	50	690	230
Ду50 Kv16 0.05-0.3 МПа	50	690	230
Ду50 Kv16 0.1-0.6 МПа	50	690	230
Ду50 Kv16 0.3-1.2 МПа	50	690	230
Ду50 Kv25 0.01-0.07 МПа	50	690	230
Ду50 Kv25 0.05-0.3 МПа	50	690	230
Ду50 Kv25 0.1-0.6 МПа	50	690	230
Ду50 Kv25 0.3-1.2 МПа	50	690	230
Ду50 Kv32 0.01-0.07 МПа	50	690	230
Ду50 Kv32 0.05-0.3 МПа	50	690	230
Ду50 Kv32 0.1-0.6 МПа	50	690	230
Ду50 Kv32 0.3-1.2 МПа	50	690	230
Ду50 Kv40 0.01-0.07 МПа	50	690	230
Ду50 Kv40 0.05-0.3 МПа	50	690	230
Ду50 Kv40 0.1-0.6 МПа	50	690	230
Ду50 Kv40 0.3-1.2 МПа	50	690	230
Ду65 Kv25 0.01-0.07 МПа	65	710	290
Ду65 Kv25 0.05-0.3 МПа	65	710	290
Ду65 Kv25 0.1-0.6 МПа	65	710	290
Ду65 Kv25 0.3-1.2 МПа	65	710	290
Ду65 Kv40 0.01-0.07 МПа	65	710	290
Ду65 Kv40 0.05-0.3 МПа	65	710	290
Ду65 Kv40 0.1-0.6 МПа	65	710	290
Ду65 Kv40 0.3-1.2 МПа	65	710	290
Ду65 Kv50 0.01-0.07 МПа	65	710	290
Ду65 Kv50 0.05-0.3 МПа	65	710	290
Ду65 Kv50 0.1-0.6 МПа	65	710	290
Ду65 Kv50 0.3-1.2 МПа	65	710	290
Ду65 Kv63 0.01-0.07 МПа	65	710	290
Ду65 Kv63 0.05-0.3 МПа	65	710	290
Ду65 Kv63 0.1-0.6 МПа	65	710	290
Ду65 Kv63 0.3-1.2 МПа	65	710	290
Ду80 Kv25 0.01-0.07 МПа	80	730	310
Ду80 Kv25 0.05-0.3 МПа	80	730	310
Ду80 Kv25 0.1-0.6 МПа	80	730	310
Ду80 Kv25 0.3-1.2 МПа	80	730	310
Ду80 Kv40 0.01-0.07 МПа	80	730	310
Ду80 Kv40 0.05-0.3 МПа	80	730	310
Ду80 Kv40 0.1-0.6 МПа	80	730	310
Ду80 Kv40 0.3-1.2 МПа	80	730	310
Ду80 Kv63 0.01-0.07 МПа	80	730	310
Ду80 Kv63 0.05-0.3 МПа	80	730	310
Ду80 Kv63 0.1-0.6 МПа	80	730	310
Ду80 Kv63 0.3-1.2 МПа	80	730	310
Ду80 Kv80 0.01-0.07 МПа	80	730	310
Ду80 Kv80 0.05-0.3 МПа	80	730	310
Ду80 Kv80 0.1-0.6 МПа	80	730	310
Ду80 Kv80 0.3-1.2 МПа	80	730	310
Ду80 Kv100 0.01-0.07 МПа	80	730	310
Ду80 Kv100 0.05-0.3 МПа	80	730	310
Ду80 Kv100 0.1-0.6 МПа	80	730	310
Ду80 Kv100 0.3-1.2 МПа	80	730	310
Ду100 Kv63 0.01-0.07 МПа	100	780	350
Ду100 Kv63 0.05-0.3 МПа	100	780	350
Ду100 Kv63 0.1-0.6 МПа	100	780	350
Ду100 Kv63 0.3-1.2 МПа	100	780	350
Ду100 Kv100 0.01-0.07 МПа	100	780	350
Ду100 Kv100 0.05-0.3 МПа	100	780	350
Ду100 Kv100 0.1-0.6 МПа	100	780	350
Ду100 Kv100 0.3-1.2 МПа	100	780	350
Ду100 Kv160 0.01-0.07 МПа	100	780	350
Ду100 Kv160 0.05-0.3 МПа	100	780	350
Ду100 Kv160 0.1-0.6 МПа	100	780	350
Ду100 Kv160 0.3-1.2 МПа	100	780	350
Ду125 Kv100 0.01-0.07 МПа	125	965	400
Ду125 Kv100 0.05-0.3 МПа	125	965	400
Ду125 Kv100 0.1-0.6 МПа	125	965	400
Ду125 Kv100 0.3-1.2 МПа	125	965	400
Ду125 Kv125 0.01-0.07 МПа	125	965	400
Ду125 Kv125 0.05-0.3 МПа	125	965	400
Ду125 Kv125 0.1-0.6 МПа	125	965	400
Ду125 Kv125 0.3-1.2 МПа	125	965	400
Ду125 Kv160 0.01-0.07 МПа	125	965	400
Ду125 Kv160 0.05-0.3 МПа	125	965	400
Ду125 Kv160 0.1-0.6 МПа	125	965	400
Ду125 Kv160 0.3-1.2 МПа	125	965	400
Ду125 Kv200 0.01-0.07 МПа	125	965	400
Ду125 Kv200 0.05-0.3 МПа	125	965	400
Ду125 Kv200 0.1-0.6 МПа	125	965	400
Ду125 Kv200 0.3-1.2 МПа	125	965	400
Ду125 Kv250 0.01-0.07 МПа	125	965	400
Ду125 Kv250 0.05-0.3 МПа	125	965	400
Ду125 Kv250 0.1-0.6 МПа	125	965	400
Ду125 Kv250 0.3-1.2 МПа	125	965	400
Ду150 Kv160 0.01-0.07 МПа	150	1000	480
Ду150 Kv160 0.05-0.3 МПа	150	1000	480
Ду150 Kv160 0.1-0.6 МПа	150	1000	480
Ду150 Kv160 0.3-1.2 МПа	150	1000	480
Ду150 Kv250 0.01-0.07 МПа	150	1000	480
Ду150 Kv250 0.05-0.3 МПа	150	1000	480
Ду150 Kv250 0.1-0.6 МПа	150	1000	480
Ду150 Kv250 0.3-1.2 МПа	150	1000	480
Ду150 Kv320 0.01-0.07 МПа	150	1000	480
Ду150 Kv320 0.05-0.3 МПа	150	1000	480
Ду150 Kv320 0.1-0.6 МПа	150	1000	480
Ду150 Kv320 0.3-1.2 МПа	150	1000	480

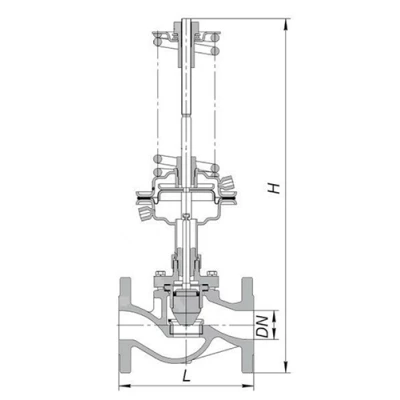

Эскиз регуляторов давления после себя DN.ru PRA2135М-MA-F-NO Ду15-150 Ру25 VOD Kv0.25-200 фланцевых

Деталировка регуляторов давления после себя DN.ru PRA2135М-MA-F-NO Ду15-150 Ру25 VOD Kv0.25-200 фланцевых

№	Наименование детали	Материал
1	Корпус	сталь низкоуглеродистая 25Л
2	Седло	сталь нержавеющая 12Х18Н10Т
3	Плунжер	сталь нержавеющая 12Х18Н10Т
4	Сальниковый узел	EPDM
5	Привод мембранный	-
6	Шток	-
7	Пружина	-
8	Настроечная гайка	-

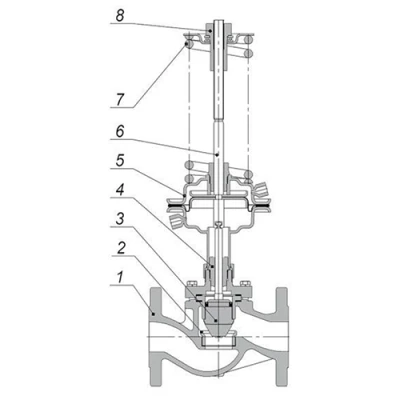

Эскиз деталировки регуляторов давления после себя DN.ru PRA2135М-MA-F-NO Ду15-150 Ру25 VOD Kv0.25-200 фланцевых
