Регулирующие блоки перепуска Ридан AFPA-R Ру25 с диапазоном настройки 0.1-5.0бар, площадью регулирующей диафрагмы 80-250см², корпус диафрагмы

Регулирующие блоки AFPA‑R предназначены для точного поддержания заданного перепада давления в автоматическом регуляторе «перепуска» AFPA‑R/VFG‑2R. Блок состоит из нержавеющего корпуса с гофрированной диафрагмой EPDM и сменных пружин разных жесткостей. При увеличении перепада давления мембрана прогибается, преодолевая усилие пружины, и передаёт импульс клапану через импульсную трубку ‎Ø 10×1 мм с фитингом R ¼ ISO 228, обеспечивая стабильный перепад ∆P = ∆Pрег.

Основные технические характеристики регулирующих блоков перепуска Ридан AFPA-R Ру25:

Площадь регулирующей диафрагмы, см²	80	250
Диапазоны настройки давления для соотв. цветов пружины ΔP_per, бар	красный 1–5 жёлтый 0,5–2,5	красный 0,15–1,2 жёлтый 0,1–0,6
Макс. рабочее давление, бар	25	25
Корпус регулирующего блока	Нержавеющая сталь
Гофрированная мембрана	EPDM
Импульсная трубка	Медная трубка Ø10×1 мм, штуцер с резьбой R
Охладитель импульса давления	Сталь с лаковым покрытием, емкость 1 л (V1), 3 л (V2)

Регулирующие блоки перепуска Ридан AFPA-R Ру25 с диапазоном настройки 0.1-5.0бар, площадью регулирующей диафрагмы 80-250см², корпус диафрагмы - углеродистая сталь

Габаритные и установочные размеры регулирующих блоков перепуска Ридан AFPA-R Ру25:

Площадь регулирующей диафрагмы, см²	80	250
А, мм	172	263
Н, мм	430	470

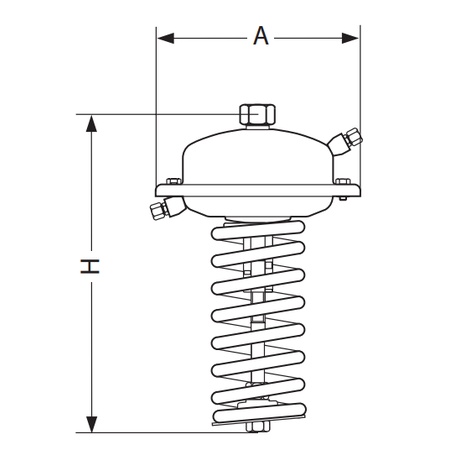

Эскиз габаритов регулирующих блоков перепуска Ридан AFPA-R Ру25
