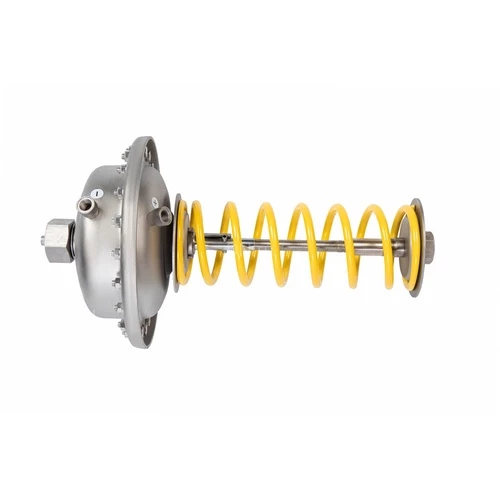

Регулирующие блоки после себя Ридан AFD-R Ру25 с диапазоном настройки 0.1-16.0бар, площадью регулирующей диафрагмы 32-250см², корпус диафрагмы - углеродистая сталь

Выгодная продажа1
Выгодная продажа1-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 3.0-12бар, площадью регулирующей диафрагмы 32см², корпус диафрагмы - углеродистая сталь
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 3.0-12бар, площадью регулирующей диафрагмы 32см², корпус диафрагмы - углеродистая сталь
Артикул: D230-11082
Производитель: Ридан, Китай
Давление номинальное: 25 бар
Строительная длина: 435 мм
Применение: водно-гликолевые растворы
Тип регулятора: комплектующие
Корпус: нержавеющая сталь
Вес: 7.50 кг
на 2025-08-23
173 654,35
  • $
  • €
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 0.1-0.7бар, площадью регулирующей диафрагмы 250см², корпус диафрагмы - углеродистая сталь
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 0.1-0.7бар, площадью регулирующей диафрагмы 250см², корпус диафрагмы - углеродистая сталь
Артикул: D230-11079
Производитель: Ридан, Китай
Давление номинальное: 25 бар
Строительная длина: 470 мм
Применение: водно-гликолевые растворы
Тип регулятора: комплектующие
Корпус: нержавеющая сталь
Вес: 13.00 кг
на 2025-08-23
173 654,35
  • $
  • €
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 0.5-3.0бар, площадью регулирующей диафрагмы 80см², корпус диафрагмы - углеродистая сталь
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 0.5-3.0бар, площадью регулирующей диафрагмы 80см², корпус диафрагмы - углеродистая сталь
Артикул: D230-11080
Производитель: Ридан, Китай
Давление номинальное: 25 бар
Строительная длина: 430 мм
Применение: водно-гликолевые растворы
Тип регулятора: комплектующие
Корпус: нержавеющая сталь
Вес: 7.50 кг
на 2025-08-23
173 654,35
  • $
  • €
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 1.0-6.0бар, площадью регулирующей диафрагмы 80см², корпус диафрагмы - углеродистая сталь
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 1.0-6.0бар, площадью регулирующей диафрагмы 80см², корпус диафрагмы - углеродистая сталь
Артикул: D230-11081
Производитель: Ридан, Китай
Давление номинальное: 25 бар
Строительная длина: 430 мм
Применение: водно-гликолевые растворы
Тип регулятора: комплектующие
Корпус: нержавеющая сталь
Вес: 7.50 кг
на 2025-08-23
173 654,35
  • $
  • €
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 0.15-1.5бар, площадью регулирующей диафрагмы 250см², корпус диафрагмы - углеродистая сталь
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 0.15-1.5бар, площадью регулирующей диафрагмы 250см², корпус диафрагмы - углеродистая сталь
Артикул: D230-11084
Производитель: Ридан, Китай
Давление номинальное: 25 бар
Строительная длина: 470 мм
Применение: водно-гликолевые растворы
Тип регулятора: комплектующие
Корпус: нержавеющая сталь
Вес: 13.00 кг
на 2025-08-23
173 654,35
  • $
  • €
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 8.0-16бар, площадью регулирующей диафрагмы 32см², корпус диафрагмы - углеродистая сталь
Регулирующий блок после себя Ридан AFD-R Ру25 с диапазоном настройки 8.0-16бар, площадью регулирующей диафрагмы 32см², корпус диафрагмы - углеродистая сталь
Артикул: D230-11083
Производитель: Ридан, Китай
Давление номинальное: 25 бар
Строительная длина: 435 мм
Применение: водно-гликолевые растворы
Тип регулятора: комплектующие
Корпус: нержавеющая сталь
Вес: 7.50 кг
на 2025-08-23
224 456,06
  • $
  • €

Регулирующие блоки AFD‑R входитят в состав комбинированного регулятора давления «после себя» AFD‑R/VFG‑2R и предназначены для автоматического поддержания заданного перепада давления в системах централизованного теплоснабжения. При изменении давления в трассе после клапана импульсная трубка передаёт сигнал на гофрированную диафрагму EPDM, которая, преодолевая усилие пружины настройки, перемещает шток и возвращает систему в равновесное состояние ∆P = ∆P рег.

Основные технические характеристики регулирующих блоков после себя Ридан AFD-R Ру25:

Площадь регулирующей диафрагмы, см² 32 80 250
Диапазоны настройки давления для соотв. цветов пружины Pper, бар красный 3–12
жёлтый –
чёрный 8–16 		красный 1–6
жёлтый 0,5–3 		красный 0,15–1,5
жёлтый 0,1–0,7
Макс. рабочее давление PN, бар 25 25 25
Корпус регулирующего блока Нержавеющая сталь
Гофрированная мембрана EPDM
Импульсная трубка Медная трубка Ø10×1 мм, штуцер с резьбой R
Охладитель импульса давления Сталь с лаковым покрытием, емкость 1 л (V1), 3 л (V2)
Регулирующие блоки после себя Ридан AFD-R Ру25 с диапазоном настройки 0.1-16.0бар, площадью регулирующей диафрагмы 32-250см², корпус диафрагмы - углеродистая сталь

Регулирующие блоки после себя Ридан AFD-R Ру25 с диапазоном настройки 0.1-16.0бар, площадью регулирующей диафрагмы 32-250см², корпус диафрагмы - углеродистая сталь

Габаритные и установочные размеры регулирующих блоков после себя Ридан AFD-R Ру25:

Площадь регулирующей диафрагмы, см² 32 80 250
А, мм 172 172 263
Н, мм 435 430 470
Масса, кг 7,5 7,5 13
Регулирующие блоки после себя Ридан AFD-R Ру25 с диапазоном настройки 0.1-16.0бар, площадью регулирующей диафрагмы 32-250см², корпус диафрагмы - углеродистая сталь

Эскиз габаритов регулирующих блоков после себя Ридан AFD-R Ру25
