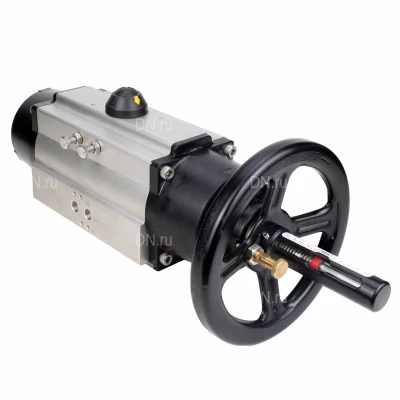

Пневмопривод поворотный DN.ru DA-105 двойного действия со штурвалом

Пневмопривод поворотный DN.ru DA-105 двойного действия со штурвалом
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
О товаре
Производитель: DN.ru, Китай
Артикул: D290-00291
Тип пневмопривода: двойного действия
Крутящий момент: 202 Нм
Рабочая среда: воздух, масла, нейтральные среды
Крутящий момент пневмопривода: 202 Нм
Все характеристики
Арт. D290-00291
Низкая цена
14 973 на 2024-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Другие модели
По крутящему моменту
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики
Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры. Принцип работы пневмопривода двойного действия основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессорной линии подготовленным. Двойное действие подразумевает, что открытие и закрытие присоединенной к механизму арматуре осуществляется за счет попеременной подачи сжатого воздуха через один из двух присоединительных штуцеров.

Параметры пневмопривода поворотного DN.ru DA-105 двойного действия со штурвалом:

  • Тип пневмопривода - двойного действия
  • Диаметр - 105 мм
  • Тип управления - Маховик
  • Рабочее давление - от 2 до 8 бар
  • Угол поворота привода - 90°
  • Диапазон регулировки привода - ±5° для вращения при 0° и 90°
  • Датчик обратной связи - нет
  • Размер штока для арматуры - 22х22 мм
  • Тип ISO фланца - F07/F10
  • Время закрытия / открытия при 6 бар - 1.0 / 1.0 секунд
  • Расход воздуха при закрытии / открытии - 1.8 / 1.2 л
  • Диаметр болтовых отверстий на одном фланце - 8 мм
  • Количество болтовых отверстий на одном фланце - 4
  • Сечение подключаемых проводников с наконечником - 1.8 / 1.2 мм2
  • Температура рабочей среды - от -20°C до +80°C
  • Страна производитель - Китай
Пневмопривод поворотный DN.ru DA-105 двойного действия со штурвалом

Пневмопривод поворотный DN.ru DA-105 двойного действия со штурвалом

Весогабаритные параметры пневмопривода поворотного DN.ru DA-105 двойного действия со штурвалом:

  • A - 495 мм
  • A1 - 461.5 мм
  • B - 133 мм
  • C - 109.5 мм
  • D - 153 мм
  • E - 57.5 мм
  • F - 64 мм
  • G - 26 мм
  • H - 80 мм
  • I - 30 мм
  • N - 22 мм
  • W - 200 мм
  • J - 102 мм
  • K - 70 мм
  • L - M10x16 мм
  • M - M8x13 мм
  • O - 4 мм
  • P - 4 мм
  • S - M6 мм
  • T - 24 мм
  • U - 32 мм
  • Вес - 6.1 кг
Пневмопривод поворотный DN.ru DA-105 двойного действия со штурвалом

Эскиз Пневмопривод поворотный DN.ru DA-105 двойного действия со штурвалом

Материалы пневмопривода поворотного DN.ru DA-105 двойного действия со штурвалом:

Наименование деталиМатериал
1Индикаторный винтABS (пластик)
2Индикатор положенияABS (пластик)
3Пружинный зажимНержавеющая сталь 304
4ШайбаНержавеющая сталь 304
5Внешняя шайбаИнженерный пластик
6Регулировочный винтНержавеющая сталь 304
7ГайкаНержавеющая сталь 304
8ШайбаНержавеющая сталь 304
9КорпусЭкструдированный алюминий
10ПоршеньАлюминий, литье под давлением
11Уплотнительное кольцо поршняNBR
12Группа подшипниковИнженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкаЛитой алюминий, покрытый полиэфирной краской
15Винт крепежныйНержавеющая сталь 304
16Шайба внутренняяИнженерный пластик
17Уплотнительное кольцоNBR
18ПодшипникИнженерный пластик
19ФиксаторЛегированная сталь
20ШестерняЛегированная сталь
21ПодшипникИнженерный пластик
22Уплотнительное кольцоNBR
Пневмопривод поворотный DN.ru DA-105 двойного действия со штурвалом

Детальный эскиз пневмопривода поворотного DN.ru DA-105 двойного действия со штурвалом

График сравнения цен аналогичных пневмоприводов*. При клике на точку графика получите развернутую информацию.

*Пневмоприводы подобраны по следующим параметрам: тип пневмопривода - двойного действия, угол поворота привода - 90°, крутящий момент привода - 202 Нм

Пневмоприводы по выборке: тип пневмопривода - двойного действия, угол поворота привода - 90°, крутящий момент привода - 202 Нм
Пневмопривод поворотный DN.ru PA-DA-105-1 двойного действия со штурвалом
Пневмопривод поворотный DN.ru PA-DA-105-1 двойного действия со штурвалом
Описание
Производитель: DN.ru, Китай
Тип пневмопривода: двойного действия
Крутящий момент: 202 Нм
Угол поворота: 90°
Тип ISO-фланца: F07/F10
Форма вала квадрат: 22х22 мм
Датчик обратной связи: нет
Давление max: 8 бар
Давление min: 2 бар
Вес: 6 кг
Артикул: D290-00321
Доставим в город Москва:
В наличии:
11 517 $  ?
до 2024-11-24
шт
