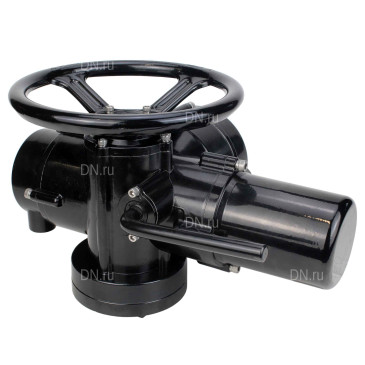

Электропривод многооборотный DN.ru MT-N-030EM-O2-220-У1 220В пятикулачковый, крутящий момент 300Нм

Name: Электропривод многооборотный DN.ru MT-N-030EM-O2-220-У1 220В пятикулачковый, крутящий момент 300Нм
Brand: DN.ru
Price: 118802 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Артикул: D300-05848

Производитель: DN.ru, Россия

Тип электропривода: Многооборотный

Крутящий момент: 300 Нм

Напряжение питания: 220 В

Степень защиты корпуса: IP67

Наличие взрывозащиты: нет

Все характеристики

Арт. D300-05848

Низкая цена

118 802 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие модели

005EM 81 831 ₽010EM 102 601 ₽015EM 101 926 ₽020EM 109 561 ₽030EM 118 802 ₽

По крутящему моменту

50 Нм 81 831 ₽100 Нм 102 601 ₽150 Нм 101 926 ₽200 Нм 109 561 ₽300 Нм 118 802 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Электропривод многооборотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Принцип работы электропривода заключается в преобразовании электрического сигнала, поступающего от управляющего устройства во вращательное движение выходного вала.

Электропривод состоит из шести основных узлов:

электродвигателя;

редуктора, передающего усилие от электродвигателя на выходной вал;

механизма управления крутящим моментом, ходом и регулировкой;

механизма переключения с электрического на ручное управление (для перехода от электрического к ручному управлению необходимо потянуть рычаг переключения);

маховика, служащего для открытия, закрытия арматуры при переходе на ручное управление;

электрической части.

Технические параметры электропривода многооборотного DN.ru MT-N-030EM-O2-220-У1 220В пятикулачкового, крутящий момент 300Нм

Тип электропривода - Многооборотный
Модель привода - MT-N-030EM-02-220-У1
Напряжение питания - 220 В
Степень защиты корпуса - IP67
Наличие ручного дублера - штурвал
Климатическое исполнение - У1
Температура окружающей среды - от -30°С до 70°С
Датчик обратной связи - Концевые выключатели
Потребляемая мощность - 550 Вт
Крутящий момент привода - 300 Нм
Номинальный потребляемый ток - 2.5 А
Взрывозащита - нет
Размер штока арматуры квадрат для привода - 122х122 мм
Частота - 50 Гц
Схема обмотки - «звезда» Y
Передаточное отношение ручного привода - 1:1
Частота вращения выходного вала - 18/24 об/мин
Влажность окружающей среды - ≤95% (при 25°С)
Тип изоляции обмотки - F
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания - есть
Тип присоединения по ОСТ 26-07- 763-73 - Б
Кабельный ввод - водонепроницаемый G1/2
Тип двигателя - асинхронный
Количество монтажных отверстий под привод - 4
Страна производитель привода - Китай
Вес - 25.8 кг.

Электропривод многооборотный DN.ru MT-N-030EM-O2-220-У1 220В пятикулачковый, крутящий момент 300Нм

Габариты и размеры электропривода многооборотного DN.ru MT-N-030EM-O2-220-У1 220В пятикулачкового, крутящий момент 300Нм:

ul>

W - 334 мм

H - 258 мм

L - 411 мм

DxD - 100х100 мм

D1 - 104 мм

D2 - 70 мм

d1 - 32 мм

d2 - 44 мм

f - 8 мм

h - 5 мм

h1 - 3 мм

h2 - 18 мм

Эскиз габаритов и размеров электропривода многооборотного DN.ru MT-N-030EM-O2-220-У1 220В пятикулачкового, крутящий момент 300Нм

Схема устройства электропривода многооборотного DN.ru MT-N-030EM-O2-220-У1 220В пятикулачкового, крутящий момент 300Нм:

№ п/п	Наименование
1	Электродвигатель
2	Мотор-редуктор
3	Червячный редуктор
4	Червяк
5	Рукоятка
6	Крутящий механизм
7	Набор тарельчатых пружин
8	Индикатор открытия
9	Механизм перемещения
10	Выходной вал
11	Червячный редуктор
12	Коническая передача

Эскиз схемы устройства электропривода многооборотного DN.ru MT-N-030EM-O2-220-У1 220В пятикулачкового, крутящий момент 300Нм

Паспорта и сертификаты

Декларация о соответствии на электропривод многооборотный DN.ru MT-N-xEM-O2-x-У1 пятикулачковый

Паспорт на электропривод многооборотный DN.ru MT-N-xEM-O2-x-У1 пятикулачковый

2D модель электропривод многооборотный DN.ruMT-N-030EM-O2-220-У1 220В пятикулачковый, крутящий момент 300Нм.dwg

3D модель электропривод многооборотный DN.ruMT-N-030EM-O2-220-У1 220В пятикулачковый, крутящий момент 300Нм.dwg

3D модель электропривод многооборотный DN.ruMT-N-030EM-O2-220-У1 220В пятикулачковый, крутящий момент 300Нм.stp
