Узел управления с комбинированным приводом взрывозащищенный с номинальным диаметром условного прохода 100 и 150 с ручным управлением, электрическим и гидравлическим приводами предназначен для работы в составе установок водяного и пенного пожаротушения.
В состав УУ входят следующие электротехнические устройства:
сигнализатор давления универсальный типа «СДУ-М» с маркировкой взрывозащиты 1ExdIICT4;
клапан электромагнитный с соленоидом типа «100.383.100» с маркировкой взрывозащиты 1ExdIICT4;
коробка взрывозащищенная ССА-01 с маркировкой взрывозащиты 1ExdIICT5.
Дополнительно узел управления взрывозащищенный может быть укомплектован отводом монтажным с сигнализатором уровня жидкости типа «СУЖ» с маркировкой взрывозащиты ExdIICT4 Х. |
Технические параметры узлов управления Спецавтоматика с отводом и СУЖ, с комбинированным приводом Ду100-150 Ру16 ВР, взрывозащищенных| Характеристика | Значение |
|---|
| Тип пожарного оборудования | Узел управления | | Бренд | Спецавтоматика | | Страна производитель | Россия | | Цвет | красный | | Рабочее давление, бар | 1.4-16 | | Тип узла управления | Дренчерный | | Время срабатывания, с | 2 | | Способ монтажа | вертикальное |

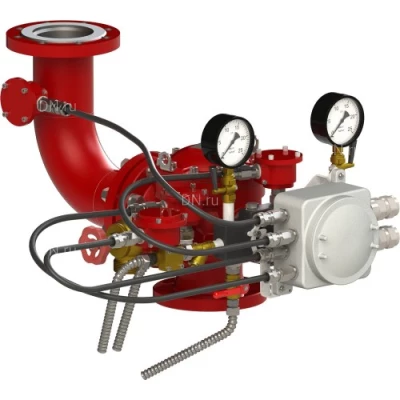

|  Изображение узлов управления Спецавтоматика с отводом и СУЖ, с комбинированным приводом Ду100-150 Ру16 ВР, взрывозащищенных |
Габариты и размеры узлов управления Спецавтоматика с отводом и СУЖ, с комбинированным приводом Ду100-150 Ру16 ВР, взрывозащищенных| Модель | B, мм | B1, мм | B2, мм | b, мм | b1, мм | H1, мм | h, мм |
|---|
| Ду100 | 850 | 740 | 478 | 262 | 150 | 400 | 150 | | Ду150 | 1050 | 910 | 573 | 337 | 200 | 430 | 180 |
|  Эскиз габаритов узлов управления Спецавтоматика с отводом и СУЖ, с комбинированным приводом Ду100-150 Ру16 ВР, взрывозащищенных |
