Насосы многоступенчатые Wellmix CV 64 поверхностные, корпус - чугун, мощность - 4-45кВт, напор - 21-229м, производительность

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем. Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Основные технические характеристики насосов многоступенчатых Wellmix CV 64 поверхностных, корпус - чугун, мощность - 4-45кВт, напор - 21-229м, производительность - 1067л/мин, 380В:

Наименование	Значение
Тип оборудования	насос
Вид насоса	многоступенчатый
Конструкция насоса	центробежный
Назначение	водяной
Сегмент	промышленный
Пожарный	нет
Положение	вертикальный
Напряжение питания	380В
Частота	50 Гц
Качество воды	чистая
Минимальная температура перекачиваемой среды	-20 °C
Максимальная температура перекачиваемой среды	120 °C
Температура окружающей среды	до +50°C
Бренд	Wellmix
Страна производитель	Китай

Насосы многоступенчатые Wellmix CV 64 поверхностные, корпус - чугун, мощность - 4-45кВт, напор - 21-229м, производительность - 1067л/мин, 380В

Габариты и размеры насосов многоступенчатых Wellmix CV 64 поверхностных, корпус - чугун, мощность - 4-45кВт, напор - 21-229м, производительность - 1067л/мин, 380В:

Модель	В1, мм	В2, мм	D1, мм	D2, мм
CV 64-1	561	430	260	208
CV 64-1-1	561	335	230	188
CV 64-2	754	490	330	255
CV 64-2-1	754	490	330	255
CV 64-2-2	644	430	260	208
CV 64-3	836	550	330	255
CV 64-3-1	836	490	330	255
CV 64-3-2	836	490	330	255
CV 64-4	919	590	360	285
CV 64-4-1	919	590	360	285
CV 64-4-2	919	550	330	255
CV 64-5	1001	660	420	310
CV 64-5-1	1001	660	420	310
CV 64-5-2	1001	660	420	310
CV 64-6	1084	660	420	310
CV 64-6-1	1084	660	420	310
CV 64-6-2	1084	660	420	310
CV 64-7	1166	700	420	310
CV 64-7-1	1166	660	420	310
CV 64-7-2	1166	660	420	310
CV 64-8-1	1248	700	470	345
CV 64-8-2	1248	700	470	345

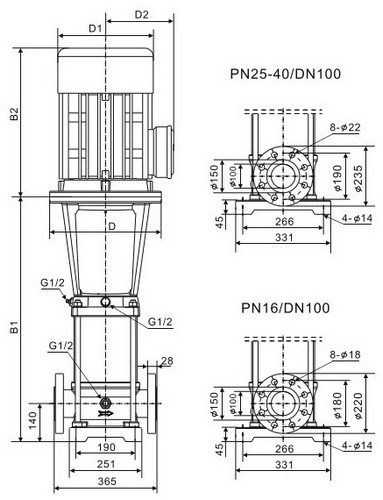

Эскиз габаритов и размеров насосов многоступенчатых Wellmix CV 64 поверхностных, корпус - чугун, мощность - 4-45кВт, напор - 21-229м, производительность - 1067л/мин, 380В

Деталировка насосов многоступенчатых Wellmix CV 64 поверхностных, корпус - чугун, мощность - 4-45кВт, напор - 21-229м, производительность - 1067л/мин, 380В:

№ п/п	Детали	Материал
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь
6	Напорный канал	Нержавеющая сталь
7	Рабочее колесо	Нержавеющая сталь
8	Блок рабочих колес	Нержавеющая сталь
9	Направляющий аппарат	Нержавеющая сталь
10	Основание	Чугун
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь
13	Уплотнение кожуха	EPDM/FKM
14	Крышка головной части	Чугун

Эскиз деталировки насосов многоступенчатых Wellmix CV 64 поверхностных, корпус - чугун, мощность - 4-45кВт, напор - 21-229м, производительность - 1067л/мин, 380В
