Насосы многоступенчатые Wellmix CV 15 поверхностные, корпус - чугун, мощность - 2.2-15кВт, напор - 18-141м, производительность

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем. Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Основные технические характеристики насосов многоступенчатых Wellmix CV 15 поверхностных, корпус - чугун, мощность - 2.2-15кВт, напор - 18-141м, производительность - 250л/мин, 380В:

Наименование	Значение
Тип оборудования	насос
Вид насоса	многоступенчатый
Конструкция насоса	центробежный
Назначение	водяной
Сегмент	промышленный
Пожарный	нет
Положение	вертикальный
Напряжение питания	380В
Частота	50 Гц
Качество воды	чистая
Минимальная температура перекачиваемой среды	-20 °C
Максимальная температура перекачиваемой среды	120 °C
Температура окружающей среды	до +50°C
Бренд	Wellmix
Страна производитель	Китай

Насосы многоступенчатые Wellmix CV 15 поверхностные, корпус - чугун, мощность - 2.2-15кВт, напор - 18-141м, производительность - 250л/мин, 380В

Габариты и размеры насосов многоступенчатых Wellmix CV 15 поверхностных, корпус - чугун, мощность - 2.2-15кВт, напор - 18-141м, производительность - 250л/мин, 380В:

Модель	В1, мм	В2, мм	D1, мм	D2, мм
CV 15-1	353	241	154	111
CV 15-2	406	275	177	116
CV 15-3	451	293	177	116
CV 15-4	516	305	197	148
CV 15-5	561	305	197	148
CV 15-6	627	390	275	210
CV 15-7	672	390	275	210
CV 15-8	717	390	275	210
CV 15-9	762	390	275	210
CV 15-10	827	505	330	255
CV 15-12	917	505	330	255
CV 15-14	1007	505	330	255
CV 15-16	1097	505	330	255
CV 15-17	1142	505	330	255

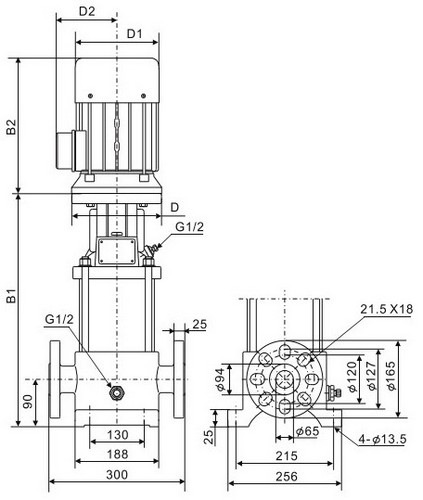

Эскиз габаритов и размеров насосов многоступенчатых Wellmix CV 15 поверхностных, корпус - чугун, мощность - 2.2-15кВт, напор - 18-141м, производительность - 250л/мин, 380В

Деталировка насосов многоступенчатых Wellmix CV 15 поверхностных, корпус - чугун, мощность - 2.2-15кВт, напор - 18-141м, производительность - 250л/мин, 380В:

№ п/п	Детали	Материал
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь
6	Напорный канал	Нержавеющая сталь
7	Рабочее колесо	Нержавеющая сталь
8	Блок рабочих колес	Нержавеющая сталь
9	Направляющий аппарат	Нержавеющая сталь
10	Основание	Чугун
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь
13	Уплотнение кожуха	EPDM/FKM

Эскиз деталировки насосов многоступенчатых Wellmix CV 15 поверхностных, корпус - чугун, мощность - 2.2-15кВт, напор - 18-141м, производительность - 250л/мин, 380В
