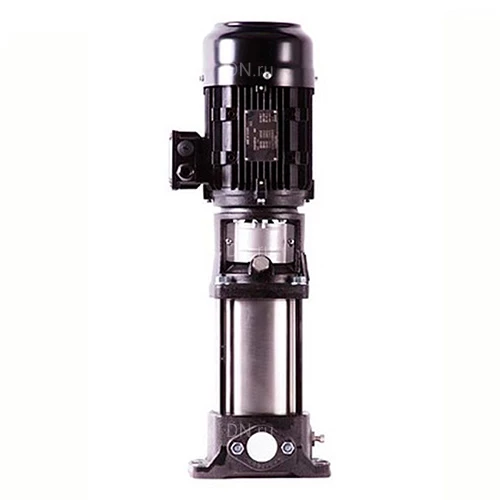

Насосы многоступенчатые TESK SB 10 SVMT 380В поверхностные, корпус - чугун, мощность - 0.75-7.5кВт, напор - 18.5-203м, производительность - 167л/мин, 380В

Насосы SBI (SVM), SB (SVMT) производства TESK— высокоэффективный и энергосберегающий вертикальный многоступенчатый центробежный насос. Конструкция насоса включает в себя насосную часть с главным валом, рабочими колесами, диффузорами во внешней гильзе, корпус и головную часть насоса, соединенные стяжками, механическое уплотнение, а также стандартный электродвигатель. Серия SBI (SVM), SB (SVMT) может использоваться отдельно как подпитывающий насос или как дополнительное бустерное оборудование в системе повышения давления в строительстве и промышленности. Их трубная обвязка обеспечивает установку насоса непосредственно в разрез горизонтальной системы трубопроводов с одинаковым внутренним и внешним диаметром («ин-лайн» соединение). Такой дизайн делает саму конструкцию и трубную разводку насоса более компактными. Вертикальные многоступенчатые центробежные насосы серии SBI (SVM), SB (SVMT) могут быть установлены вертикально или горизонтально на трубопроводе в зависимости от места установки. В случае горизонтальной установки к насосу необходимо добавить фиксирующий модуль для обеспечения стабильности насоса во время работы.

Параметры насосов многоступенчатых TESK SB 10 SVMT 380В поверхностных:

Бренд	TESK
Страна производитель	Китай
Вид насоса	поверхностный
Температура окружающей среды	от 1°С до 40°С
Назначение	для водоснабжения
Среда	вода
Качество воды	чистая
Напряжение питания	380В
Частота	50 Гц
Степень защиты корпуса	IP55

Насосы многоступенчатые TESK SB 10 SVMT 380В поверхностные, корпус - чугун, мощность - 0.75-7.5кВт, напор - 18.5-203м, производительность - 167л/мин, 380В

Габаритные и установочные размеры насосов многоступенчатых TESK SB 10 SVMT 380В поверхностных

Модель	Размеры (мм)					Вес (кг)
Модель	B1	B2	B1+B2	D1	D2	Вес (кг)
SBI/SB (SVM/SVMT)10-2	347	280	627	170	142	32
SBI/SB (SVM/SVMT)10-4	417	333	750	190	155	40
SBI/SB (SVM/SVMT)10-6	477	333	810	190	155	45
SBI/SB (SVM/SVMT)10-7	517	348	865	197	165	52
SBI/SB (SVM/SVMT)10-8	547	348	895	197	165	53
SBI/SB (SVM/SVMT)10-12	667	382	1049	230	185	66
SBI/SB (SVM/SVMT)10-14	747	435	1182	260	210	81
SBI/SB (SVM/SVMT)10-18	867	435	1302	260	210	93
SBI/SB (SVM/SVMT)10-20	927	435	1362	260	210	94

Эскиз размеров насосов многоступенчатых TESK SB 10 SVMT 380В поверхностных

Деталировка насосов многоступенчатых TESK SB 10 SVMT 380В поверхностных:

Номер	Наименование	Материалы
1	Двигатель	-
2	Головная часть насоса	Чугун
3	Крышка	Нержавеющая сталь
4	Торцевое уплотнение	-
5	Верхний диффузор	Нержавеющая сталь
6	Диффузор	Нержавеющая сталь
7	Опорный диффузор	Нержавеющая сталь
8	Нижний диффузор	Нержавеющая сталь
9	Корпус насоса или улитка	Нержавеющая сталь/чугун
10	Плита-основание	Чугун
11	Подшипник	Карбид вольфрама
12	Рабочее колесо	Нержавеющая сталь
13	Вал	Нержавеющая сталь
14	Втулка рабочего колеса	Нержавеющая сталь
15	Гильза	Нержавеющая сталь
16	Соединительная муфта	Высокопрочный чугун с шаровидным графитом

Конструкция насосов многоступенчатых TESK SB 10 SVMT 380В поверхностных

Материалы насосов многоступенчатых TESK SB 10 SVMT 380В поверхностных:

Наименование	Материал
Корпус насоса	чугун
Рабочее колесо	нержавеющая сталь
