Насосы многоступенчатые ONIS MV 5 поверхностные, корпус - нержавеющая сталь, мощность - 0.55-4кВт, напор - 22.1-164м, производительность

Вертикальные многоступенчатые насосы серии MV разработаны по европейским стандартам качества. Насос компактен по конструкции, имеет низкий уровень шума, малые габариты и обладает значительной энергосберегающей эффективностью. Компоненты насоса изготавливаются путем штамповки и сварки из высококачественной нержавеющей стали 304, а уплотнение вала выполняется с применением механического уплотнения из твердого сплава и фторкаучука. При изготовлении рабочего колеса применяется современная технология лазерной сварки, обеспечивающая высокую прочность и эффективность рабочего колеса. Уплотнения вала соответствуют стандарту EN 12756. Насос оснащен двойным уплотнением подшипника, что позволяет выдерживать более высокое внутреннее давление. Насосы комплектуются высокоэффективными электродвигателями, которые имеют польностью закрытую конструкцию, обеспечивают низкий уровень шума и не требуют проведения технического обслуживания. Установлены качественные японские подшипники NSK, которые рассчитаны на длительный срок эксплуатации.

Параметры насосов ONIS MV 5:

Параметр	Значение
Тип оборудования	насосы
Сегмент	промышленный
Тип насоса	насос
Вид насоса	многоступенчатый
Материал корпуса насоса	Нержавеющая сталь AISI 304/304L
Материал вала насоса	Нержавеющая сталь 304
Материал подшипников	карбид вольфрама
Напряжение питания	380В
Частота	50 Гц
Степень защиты корпуса	IP55
Перекачиваемая среда	вода, вода техническая, горячая вода
Минимальная температура перекачиваемой среды	0 °C
Максимальная температура перекачиваемой среды	120 °C
Максимальная температура окружающей среды	40 °C
Гарантия	2 г.
Страна производитель	Россия

Габаритные размеры насосов ONIS MV 5:

Модель	B1, мм	B2, мм	D1, мм	D2, мм	Вес, кг
MV 5-3	314	240	135	86	22
MV 5-4	342	240	135	86	23
MV 5-5	376	250	148	96	26
MV 5-7	432	250	148	96	28
MV 5-8	460	250	148	96	29
MV 5-9	498	280	166	115	34
MV 5-10	526	280	166	115	35
MV 5-11	554	280	166	115	35
MV 5-12	582	280	166	115	38
MV 5-13	610	280	166	115	38
MV 5-15	666	280	166	115	39
MV 5-18	732	320	191	128	51
MV 5-22	872	345	212	140	60

Насосы многоступенчатые ONIS MV 5 поверхностные, корпус - нержавеющая сталь, мощность - 0.55-4кВт, напор - 22.1-164м, производительность - 83л/мин, 380В

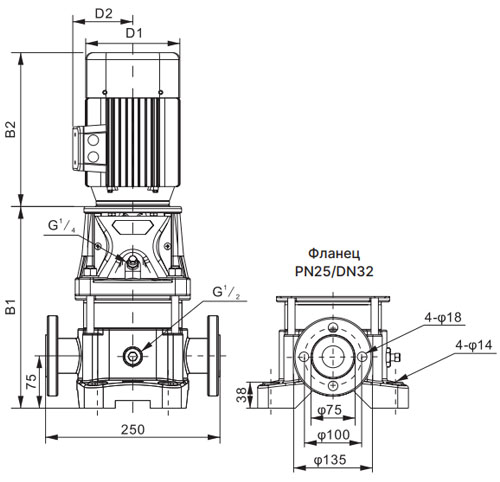

Эскиз габаритных размеров насосов ONIS MV 5

Конструкция и материалы насосов ONIS MV 5:

№	Наименование элемента	Материал изготовления
112-1	Камера с подшипником	AISI304
112-2	Камера	AISI304
112-3	Верхняя камера	AISI304
148-2	Впускная и выпускная камера	AISI304
151	Корпус гидравлической части	AISI304
161	Крышка гидравлической части	Чугун QT400-18
170	Стартовая камера	AISI304
210	Вал насоса	AISI304
230	Рабочее колесо	AISI304
412-2	О-образное кольцо	FPM
433	Торцевое уплотнение вала	Вольфрамовая сталь YG6, FPM
520-1	Втулка	AISI304
520-2	Длинная втулка	AISI304
520-3	Короткая втулка	AISI304
529	Подшипник	Карбид вольфрама YG8
540	Втулка	AISI304
552	Гофрированная пружина	AISI304
594	Шайба	Чугун HT200
681	Защитный кожух	ABS
740-1	Пробка для сброса воздуха	AISI304
740-2	Сливная пробка	AISI304
801	Электродвигатель	-
853	Соединительная муфта	Сплав F0212J
905	Шпилька	Сталь 45#
932	Стопорное кольцо	AISI304

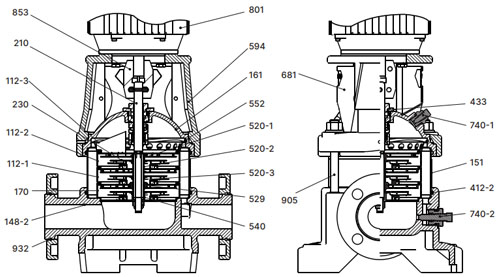

Эскиз конструкции и материалов насосов ONIS MV 5
