Насосы многоступенчатые ONIS MV 20 поверхностные, корпус - нержавеющая сталь, мощность - 4-7.5кВт, напор - 41.5-98м, производительность - 333л/мин, 380В

Вертикальные многоступенчатые насосы серии MV разработаны по европейским стандартам качества. Насос компактен по конструкции, имеет низкий уровень шума, малые габариты и обладает значительной энергосберегающей эффективностью. Компоненты насоса изготавливаются путем штамповки и сварки из высококачественной нержавеющей стали 304, а уплотнение вала выполняется с применением механического уплотнения из твердого сплава и фторкаучука. При изготовлении рабочего колеса применяется современная технология лазерной сварки, обеспечивающая высокую прочность и эффективность рабочего колеса. Уплотнения вала соответствуют стандарту EN 12756. Насос оснащен двойным уплотнением подшипника, что позволяет выдерживать более высокое внутреннее давление. Насосы комплектуются высокоэффективными электродвигателями, которые имеют польностью закрытую конструкцию, обеспечивают низкий уровень шума и не требуют проведения технического обслуживания. Установлены качественные японские подшипники NSK, которые рассчитаны на длительный срок эксплуатации.

Параметры насосов ONIS MV 20:

Параметр Значение
Тип оборудования насосы
Назначение водяной
Сегмент промышленный
Тип насоса насос
Вид насоса многоступенчатый
Материал корпуса насоса Нержавеющая сталь AISI 304/304L
Материал вала насоса Нержавеющая сталь 304
Материал подшипников карбид вольфрама
Напряжение питания 380В
Частота 50 Гц
Степень защиты корпуса IP55
Перекачиваемая среда вода, вода техническая, горячая вода
Минимальная температура перекачиваемой среды 0 °C
Максимальная температура перекачиваемой среды 120 °C
Максимальная температура окружающей среды 40 °C
Гарантия 2 г.
Страна производитель Россия

Габаритные размеры насосов ONIS MV 20:

Модель B1, мм B2, мм D1, мм D2, мм Вес, кг
MV 20-3 458 355 212 140 59
MV 20-4 527 430 258 163 77
MV 20-5 572 430 258 163 79
MV 20-6 617 430 258 163 82
MV 20-7 662 430 258 163 83
Насосы многоступенчатые ONIS MV 20 поверхностные, корпус - нержавеющая сталь, мощность - 4-7.5кВт, напор - 41.5-98м, производительность - 333л/мин, 380В

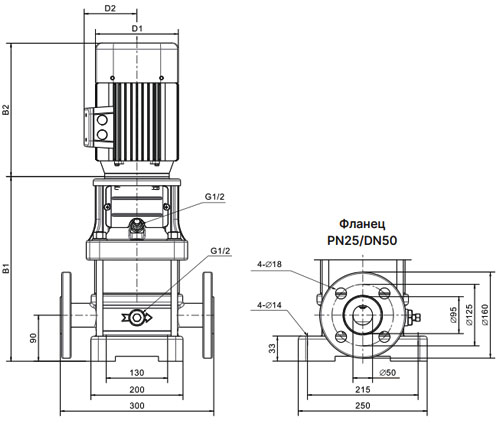

Эскиз габаритных размеров насосов ONIS MV 20

Конструкция и материалы насосов ONIS MV 20:

Наименование элемента Материал изготовления
112-1 Камера с подшипником AISI304
112-2 Камера AISI304
112-3 Верхняя камера AISI304
148 Впускная и выпускная камеры Чугун НТ200
151 Корпус гидравлической части AISI304
161 Крышка гидравлической части Чугун QT450-10
170 Стартовая камера AISI304
210 Вал насоса AISI304
230 Рабочее колесо AISI304
412 О-образное кольцо NBR
433 Торцевое уплотнение вала -
520-1 Короткая втулка AISI304
520-2 Короткая втулка AISI304
520-3 Длинная втулка AISI304
520-4 Стопорная втулка AISI304
529 Подшипник YN20
540 Втулка AISI304
594 Основание двигателя Чугун НТ200
595 Прижимная шпилька FPM
681 Защитный кожух AISI304
723 Фланец Cталь ZG230-450
740-1 Сливная пробка AISI304
740-2 Пробка для сброса воздуха AISI304
801 Двигатель -
853 Соединительная муфта Cплав F0212J/Cталь 45#
900 Шестигранная гайка AISI304
905-1 Шпилька AISI304
905-2 Стяжка Cталь 45#
932 Стопорное кольцо AISI304
Насосы многоступенчатые ONIS MV 20 поверхностные, корпус - нержавеющая сталь, мощность - 4-7.5кВт, напор - 41.5-98м, производительность - 333л/мин, 380В

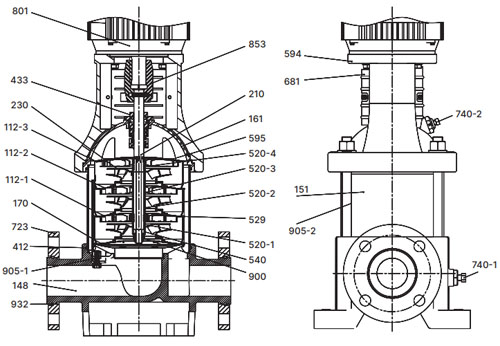

Эскиз конструкции и материалов насосов ONIS MV 20
