Насосы многоступенчатые ONIS MV 10 поверхностные, корпус - нержавеющая сталь, мощность - 0.75-4кВт, напор - 22.2-113м, производительность

Вертикальные многоступенчатые насосы серии MV разработаны по европейским стандартам качества. Насос компактен по конструкции, имеет низкий уровень шума, малые габариты и обладает значительной энергосберегающей эффективностью. Компоненты насоса изготавливаются путем штамповки и сварки из высококачественной нержавеющей стали 304, а уплотнение вала выполняется с применением механического уплотнения из твердого сплава и фторкаучука. При изготовлении рабочего колеса применяется современная технология лазерной сварки, обеспечивающая высокую прочность и эффективность рабочего колеса. Уплотнения вала соответствуют стандарту EN 12756. Насос оснащен двойным уплотнением подшипника, что позволяет выдерживать более высокое внутреннее давление. Насосы комплектуются высокоэффективными электродвигателями, которые имеют польностью закрытую конструкцию, обеспечивают низкий уровень шума и не требуют проведения технического обслуживания. Установлены качественные японские подшипники NSK, которые рассчитаны на длительный срок эксплуатации.

Параметры насосов ONIS MV 10:

Параметр	Значение
Тип оборудования	насосы
Сегмент	промышленный
Тип насоса	насос
Вид насоса	многоступенчатый
Материал корпуса насоса	Нержавеющая сталь AISI 304/304L
Материал вала насоса	Нержавеющая сталь 304
Материал подшипников	карбид вольфрама
Напряжение питания	380В
Частота	50 Гц
Степень защиты корпуса	IP55
Перекачиваемая среда	вода, вода техническая, горячая вода
Минимальная температура перекачиваемой среды	0 °C
Максимальная температура перекачиваемой среды	120 °C
Максимальная температура окружающей среды	40 °C
Гарантия	2 г.
Страна производитель	Россия

Габаритные размеры насосов ONIS MV 10:

Модель	B1, мм	B2, мм	D1, мм	D2, мм	Вес, кг
MV 10-2	338	250	148	96	31
MV 10-3	370	250	148	96	34
MV 10-4	412	280	166	115	40
MV 10-6	476	280	166	115	45
MV 10-7	518	320	191	128	56
MV 10-8	550	320	191	128	57
MV 10-10	614	345	212	140	56

Насосы многоступенчатые ONIS MV 10 поверхностные, корпус - нержавеющая сталь, мощность - 0.75-4кВт, напор - 22.2-113м, производительность - 167л/мин, 380В

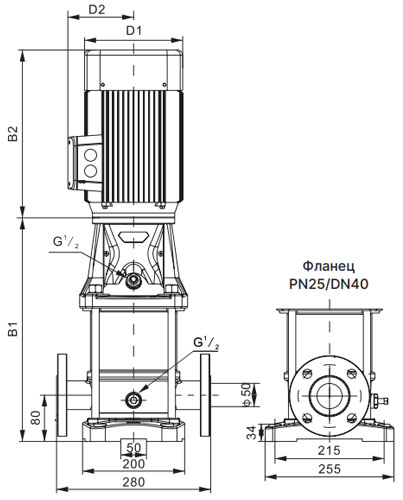

Эскиз габаритных размеров насосов ONIS MV 10

Конструкция и материалы насосов ONIS MV 10:

№	Наименование элемента	Материал изготовления
112-1	Камера с подшипником	AISI304
112-2	Камера	AISI304
112-3	Верхняя камера	AISI304
151	Корпус гидравлической части	AISI304
161	Крышка гидравлической части	Чугун QT400-18
170	Стартовая камера	AISI304
210	Вал насоса	AISI304
230	Рабочее колесо	AISI304
412-2	О-образное кольцо	NBR
433	Торцевое уплотнение вала	Вольфрамовая сталь YG6, FPM
520-1	Втулка	AISI304
520-2	Длинная втулка	AISI304
520-3	Короткая втулка	AISI304
529	Подшипник	Карбид вольфрама YG8
540	Втулка	AISI304
592-2	Основание гидравлической части	Чугун HT200
592-2	Впускная и выпускная камеры	Чугун HT200
594	Станина электродвигателя	Чугун HT200
595	Прижимная шпилька	FPM
681	Защитный кожух	ABS
740-1	Пробка для сброса воздуха	AISI304
740-2	Сливная пробка	AISI304
801	Электродвигатель	-
853	Соединительная муфта	Сплав F0212J
905-1	Шпилька	Сталь 45#
905-2	Стяжка	AISI304
932	Стопорное кольцо	AISI304

Эскиз конструкции и материалов насосов ONIS MV 10
