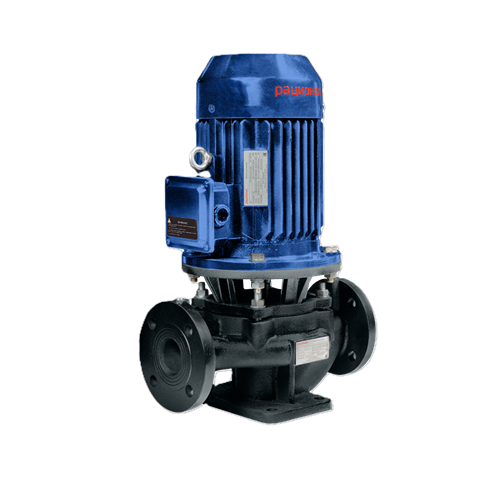

Насос циркуляционный одноступенчатый с сухим ротором, типа «ин-лайн», в моноблочном исполнении с низким уровнем шума и вибрации, с неподвижно присоединенным и вертикально установленными стандартным асинхронным электродвигателем с классом энергоэффективности IE2 - IE4. На насосах устанавливаются высокотемпературные скользящие торцевые уплотнения не зависящие от направления вращения. Фланцы имеют штуцеры R1/4 для измерения давления до и после насоса. В нижней части корпуса расположено сливное отверстие, а верхней части корпуса ручной воздухоотводчик для спуска воздуха. Конструкция насоса позволяет снять двигатель с адаптером и рабочим колесом без полного демонтажа насоса с трубопровода. Трёхфазный электродвигатель с кабельным вводом.
|
Параметры насосов циркуляционных РАЦИОНАЛ Rz-L80 поверхностных, корпус - чугун, мощность 0.75 - 37кВт, напор 4 - 90м, производительность 884 - 2284л/мин, 400В:
Характеристика |
Значение |
Назначение |
для водоснабжения |
Тип присоединения |
фланцевый |
Установка |
горизонтальная/вертикальная |
Давление |
11 бар |
Материал корпуса |
Чугун серый GG20/СЧ20/EN-GJL-200 |
Среда |
Пропиленгликоль, чистая вода |
Температура окружающей среды |
до 40 °C |
Минимальная температура рабочей среды |
-20 °C |
Максимальная температура рабочей среды |
до 120 °C |
Степень защиты |
IP55 |
Напряжение питания |
400В |
Бренд |
РАЦИОНАЛ |
Страна производитель |
Россия |
|
Насосы циркуляционные РАЦИОНАЛ Rz-L80 поверхностные, корпус - чугун, мощность 0.75 - 37кВт, напор 4 - 90м, производительность 884 - 2284л/мин, 400В
|
Габаритные размеры насосов циркуляционных РАЦИОНАЛ Rz-L80 поверхностных, корпус - чугун, мощность 0.75 - 37кВт, напор 4 - 90м, производительность 884 - 2284л/мин, 400В:
Модель |
DN, мм |
L, мм |
L1, мм |
H, мм |
H1, мм |
D, мм |
D1, мм |
D2, мм |
A, мм |
L2 x L3, мм |
L4 x L5, мм |
n1 x d3, мм |
n2 x d4, мм |
Rz-L80-53/5-1.1/4 |
80 |
450 |
225 |
550 |
140 |
180 |
200 |
160 |
400 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-60/4-0.75/4 |
80 |
460 |
230 |
515 |
140 |
165 |
200 |
160 |
360 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-60/8-1.5/4 |
80 |
500 |
250 |
580 |
140 |
180 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-67/6-1.1/4 |
80 |
450 |
225 |
550 |
140 |
180 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-107/16-4/2 |
80 |
460 |
230 |
635 |
140 |
225 |
200 |
160 |
360 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-107/21-7.5/2 |
80 |
450 |
225 |
675 |
140 |
270 |
200 |
160 |
400 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-117/29-7.5/2 |
80 |
500 |
250 |
675 |
140 |
270 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-117/44-15/2 |
80 |
500 |
250 |
790 |
135 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-118/68-30/2 |
80 |
550 |
275 |
970 |
150 |
400 |
200 |
160 |
520 |
150 х 240 |
190 x 280 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-120/19-5.5/2 |
80 |
460 |
230 |
675 |
140 |
270 |
200 |
160 |
360 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-126/51-18.5/2 |
80 |
500 |
250 |
845 |
135 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-126/79-30/2 |
80 |
550 |
275 |
970 |
150 |
400 |
200 |
160 |
520 |
150 х 240 |
190 x 280 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-127/33-11/2 |
80 |
500 |
250 |
795 |
140 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-135/37-15/2 |
80 |
500 |
250 |
800 |
140 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-135/90-37/2 |
80 |
550 |
275 |
970 |
150 |
400 |
200 |
160 |
520 |
150 х 240 |
190 x 280 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-136/25-11/2 |
80 |
450 |
225 |
795 |
140 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-137/57-22/2 |
80 |
500 |
250 |
875 |
135 |
360 |
200 |
160 |
475 |
120 х 18 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-67/6-1.1/4.3 |
80 |
450 |
225 |
550 |
140 |
180 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-60/8-1.5/4.3 |
80 |
500 |
250 |
580 |
140 |
180 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-60/4-0.75/4.3 |
80 |
460 |
230 |
515 |
140 |
165 |
200 |
160 |
360 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-53/5-1.1/4.3 |
80 |
450 |
225 |
550 |
140 |
180 |
200 |
160 |
400 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-137/57-22/2.3 |
80 |
500 |
250 |
875 |
135 |
360 |
200 |
160 |
475 |
120 х 18 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-136/25-11/2.3 |
80 |
450 |
225 |
795 |
140 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-135/90-37/2.3 |
80 |
550 |
275 |
970 |
150 |
400 |
200 |
160 |
520 |
150 х 240 |
190 x 280 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-135/37-15/2.3 |
80 |
500 |
250 |
800 |
140 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-127/33-11/2.3 |
80 |
500 |
250 |
795 |
140 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-126/79-30/2.3 |
80 |
550 |
275 |
970 |
150 |
400 |
200 |
160 |
520 |
150 х 240 |
190 x 280 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-126/51-18.5/2.3 |
80 |
500 |
250 |
845 |
135 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-120/19-5.5/2.3 |
80 |
460 |
230 |
675 |
140 |
270 |
200 |
160 |
360 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-118/68-30/2.3 |
80 |
550 |
275 |
970 |
150 |
400 |
200 |
160 |
520 |
150 х 240 |
190 x 280 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-117/44-15/2.3 |
80 |
500 |
250 |
790 |
135 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-117/29-7.5/2.3 |
80 |
500 |
250 |
675 |
140 |
270 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-107/21-7.5/2.3 |
80 |
450 |
225 |
675 |
140 |
270 |
200 |
160 |
400 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-107/16-4/2.3 |
80 |
460 |
230 |
635 |
140 |
225 |
200 |
160 |
360 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-67/6-1.1/4.4 |
80 |
450 |
225 |
550 |
140 |
180 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-60/8-1.5/4.4 |
80 |
500 |
250 |
580 |
140 |
180 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-60/4-0.75/4.4 |
80 |
460 |
230 |
515 |
140 |
165 |
200 |
160 |
360 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-53/5-1.1/4.4 |
80 |
450 |
225 |
550 |
140 |
180 |
200 |
160 |
400 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-120/19-5.5/2.4 |
80 |
460 |
230 |
675 |
140 |
270 |
200 |
160 |
360 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-117/29-7.5/2.4 |
80 |
500 |
250 |
675 |
140 |
270 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-107/21-7.5/2.4 |
80 |
450 |
225 |
675 |
140 |
270 |
200 |
160 |
400 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-107/16-4/2.4 |
80 |
460 |
230 |
635 |
140 |
225 |
200 |
160 |
360 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-137/57-22/2.4 |
80 |
500 |
250 |
875 |
135 |
360 |
200 |
160 |
475 |
120 х 18 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-136/25-11/2.4 |
80 |
450 |
225 |
795 |
140 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-135/90-37/2.4 |
80 |
550 |
275 |
970 |
150 |
400 |
200 |
160 |
520 |
150 х 240 |
190 x 280 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-135/37-15/2.4 |
80 |
500 |
250 |
800 |
140 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-127/33-11/2.4 |
80 |
500 |
250 |
795 |
140 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-126/79-30/2.4 |
80 |
550 |
275 |
970 |
150 |
400 |
200 |
160 |
520 |
150 х 240 |
190 x 280 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-126/51-18.5/2.4 |
80 |
500 |
250 |
845 |
135 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-118/68-30/2.4 |
80 |
550 |
275 |
970 |
150 |
400 |
200 |
160 |
520 |
150 х 240 |
190 x 280 |
8 x Ø 18 |
4 x Ø 18 |
Rz-L80-117/44-15/2.4 |
80 |
500 |
250 |
790 |
135 |
320 |
200 |
160 |
430 |
120 х 180 |
160 x 220 |
8 x Ø 18 |
4 x Ø 18 |
|
Эскиз размеров насосов циркуляционных РАЦИОНАЛ Rz-L80 поверхностных, корпус - чугун, мощность 0.75 - 37кВт, напор 4 - 90м, производительность 884 - 2284л/мин, 400В
|
