Насос циркуляционный одноступенчатый с сухим ротором, типа «ин-лайн», в моноблочном исполнении с низким уровнем шума и вибрации, с неподвижно присоединенным и вертикально установленными стандартным асинхронным электродвигателем с классом энергоэффективности IE2 - IE4. На насосах устанавливаются высокотемпературные скользящие торцевые уплотнения не зависящие от направления вращения. Фланцы имеют штуцеры R1/4 для измерения давления до и после насоса. В нижней части корпуса расположено сливное отверстие, а верхней части корпуса ручной воздухоотводчик для спуска воздуха. Конструкция насоса позволяет снять двигатель с адаптером и рабочим колесом без полного демонтажа насоса с трубопровода. Трёхфазный электродвигатель с кабельным вводом.
|
Параметры насосов циркуляционных РАЦИОНАЛ Rz-L200 поверхностных, корпус - чугун, мощность 15 - 75кВт, напор 15 - 57м, производительность - 5834 - 8667л/мин, 400В:
Характеристика |
Значение |
Назначение |
для водоснабжения |
Тип присоединения |
фланцевый |
Установка |
горизонтальная |
Давление |
11 бар |
Материал корпуса |
Чугун серый GG20/СЧ20/EN-GJL-200 |
Среда |
Пропиленгликоль, чистая вода |
Температура окружающей среды |
до 40 °C |
Минимальная температура рабочей среды |
-20 °C |
Максимальная температура рабочей среды |
до 120 °C |
Степень защиты |
IP55 |
Напряжение питания |
400В |
Бренд |
РАЦИОНАЛ |
Страна производитель |
Россия |
|
Насосы циркуляционные РАЦИОНАЛ Rz-L200 поверхностные, корпус - чугун, мощность 15 - 75кВт, напор 15 - 57м, производительность - 5834 - 8667л/мин, 400В
|
Габаритные размеры насосов циркуляционных РАЦИОНАЛ Rz-L200 поверхностных, корпус - чугун, мощность 15 - 75кВт, напор 15 - 57м, производительность - 5834 - 8667л/мин, 400В:
Модель |
DN, мм |
L, мм |
L1, мм |
H, мм |
H1, мм |
D, мм |
D1, мм |
D2, мм |
A, мм |
L2 x L3, мм |
L4 x L5, мм |
n1 x d3, мм |
n2 x d4, мм |
Rz-L200-430/16-18.5/4 |
200 |
825 |
412,5 |
970 |
240 |
360 |
340 |
295 |
265 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-540/25-30/4 |
200 |
830 |
415 |
1110 |
220 |
420 |
340 |
295 |
305 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-430/21-22/4 |
200 |
830 |
415 |
1035 |
220 |
360 |
340 |
295 |
265 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-500/33-45/4 |
200 |
860 |
430 |
1180 |
225 |
450 |
340 |
295 |
325 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-520/57-75/4 |
200 |
880 |
440 |
1340 |
240 |
585 |
340 |
295 |
395 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-500/50-75/4 |
200 |
880 |
440 |
1340 |
240 |
585 |
340 |
295 |
395 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-400/41-45/4 |
200 |
880 |
440 |
1270 |
240 |
450 |
340 |
295 |
380 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-430/37-45/4 |
200 |
880 |
440 |
1185 |
240 |
450 |
340 |
295 |
325 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-335/15-15/4 |
200 |
830 |
415 |
940 |
220 |
325 |
340 |
295 |
260 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-405/24-22/4 |
200 |
830 |
415 |
1035 |
220 |
360 |
340 |
295 |
265 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-378/20-18.5/4 |
200 |
830 |
415 |
995 |
220 |
360 |
340 |
295 |
265 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-405/37-45/4 |
200 |
860 |
430 |
1180 |
225 |
450 |
340 |
295 |
325 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-354/28-30/4 |
200 |
860 |
430 |
1095 |
225 |
420 |
340 |
295 |
305 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-400/57-75/4 |
200 |
860 |
430 |
1340 |
240 |
585 |
340 |
295 |
395 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-350/43-45/4 |
200 |
830 |
415 |
1070 |
225 |
450 |
340 |
295 |
380 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-400/41-45/4.3 |
200 |
880 |
440 |
1270 |
240 |
450 |
340 |
295 |
380 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-430/37-45/4.3 |
200 |
880 |
440 |
1185 |
240 |
450 |
340 |
295 |
325 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-335/15-15/4.3 |
200 |
830 |
415 |
940 |
220 |
325 |
340 |
295 |
260 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-405/24-22/4.3 |
200 |
830 |
415 |
1035 |
220 |
360 |
340 |
295 |
265 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-378/20-18.5/4.3 |
200 |
830 |
415 |
995 |
220 |
360 |
340 |
295 |
265 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-405/37-45/4.3 |
200 |
860 |
430 |
1180 |
225 |
450 |
340 |
295 |
325 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-354/28-30/4.3 |
200 |
860 |
430 |
1095 |
225 |
420 |
340 |
295 |
305 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-400/57-75/4.3 |
200 |
860 |
430 |
1340 |
240 |
585 |
340 |
295 |
395 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-350/43-45/4.3 |
200 |
860 |
430 |
1210 |
240 |
450 |
340 |
295 |
325 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-430/16-18.5/4.4 |
200 |
825 |
412,5 |
970 |
240 |
360 |
340 |
295 |
265 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
Rz-L200-540/25-30/4.4 |
200 |
830 |
415 |
1110 |
220 |
420 |
340 |
295 |
305 |
250 х 320 |
300 x 370 |
12 x Ø 22 |
4 x Ø 22 |
|

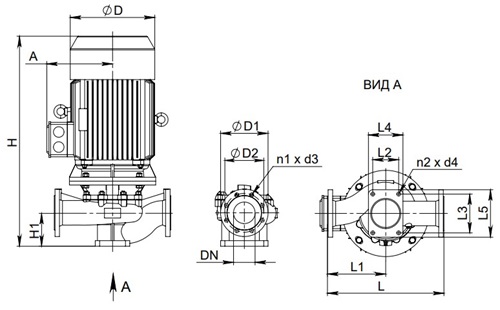

Эскиз размеров насосов циркуляционных РАЦИОНАЛ Rz-L200 поверхностных, корпус - чугун, мощность 15 - 75кВт, напор 15 - 57м, производительность - 5834 - 8667л/мин, 400В
|
