CM2-G от DAB - это линейные насосы, предназначенные для кондиционирования, отопления и рециркуляции воды при наличии тепловых солнечных панелей (солнечных коллекторов) в коммерческих зданиях. Корпус насоса и опора двигателя изготовлены из чугуна, рабочее колесо - из чугуна или технополимера в зависимости от модели. Линейные фланцевые патрубки. Модели CM-G оснащены муфтой. Модели оснащены двухполюсным двигателем. Это насосы предназначенные для кондиционирования, отопления, рециркуляции воды при наличии тепловых солнечных панелей (солнечных коллекторов) и для циркуляции горячей воды для бытовых нужд в коммерческих зданиях. |
Технические параметры насосов циркуляционных DAB CM2-G поверхностных| Характеристика | Значение |
|---|
| Страна производитель | Италия | | Материал корпуса | Чугун серый GG25/СЧ25/EN-GJL-250 | | Сегмент | бытовой | | Положение | вертикальный, горизонтальный | | Напряжение питания, В | 380 | | Конструкция | ин-лайн | | Температура рабочей среды, °C | -15 - 140 |

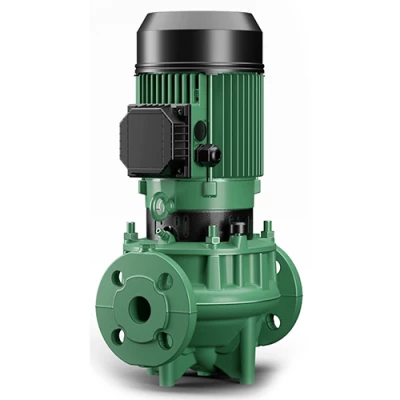

|  Изображение насосов циркуляционных DAB CM2-G поверхностных |
Габариты и размеры насосов циркуляционных DAB CM2-G поверхностных| Модель | A, мм | B, мм | B1, мм | B2, мм | C1, мм | D, мм | D1, мм | S1, мм | D2, мм | S2, мм | D3, мм | DNA, мм | DNM, мм | H, мм | H1, мм | L, мм | L1, мм | L2, мм | M, мм |
|---|
| CM2-G 50-2200 T 400/50 IE3 | 144 | 193 | 189 | 180 | 180 | 100 | 125 | 21.8 | 110 | 14 | 165 | 50 | 50 | 628 | 128.4 | 440 | 220 | 220 | 10 | | CM2-G 50-2700 T 400/50 IE3 | 144 | 193 | 189 | 180 | 180 | 100 | 125 | 21.8 | 110 | 14 | 165 | 50 | 50 | 643 | 128.4 | 440 | 220 | 220 | 10 |
|  Эскиз габаритов насосов циркуляционных DAB CM2-G поверхностных |
Деталировка насосов циркуляционных DAB CM2-G поверхностных| № | Наименование | Материал |
|---|
| 1 | Корпус насоса | Чугун EN GJL250 UNI EN 1561 | | 2 | Суппорт | Чугун EN GJL250 UNI EN 1561 | | 3 | Рабочее колесо | Чугун EN GJL200 UNI EN 1561 и ULTRASON E 2010 | | 4 | Вал с ротором | Нержавеющая сталь AISI 316 + C10 | | 5 | Торцевое уплотнение | Пружина нержавеющая сталь AISI 316 - ESIC / ESIC - EPDM | | 6 | O-RING | EPDM |
|  Эскиз деталировки насосов циркуляционных DAB CM2-G поверхностных |
