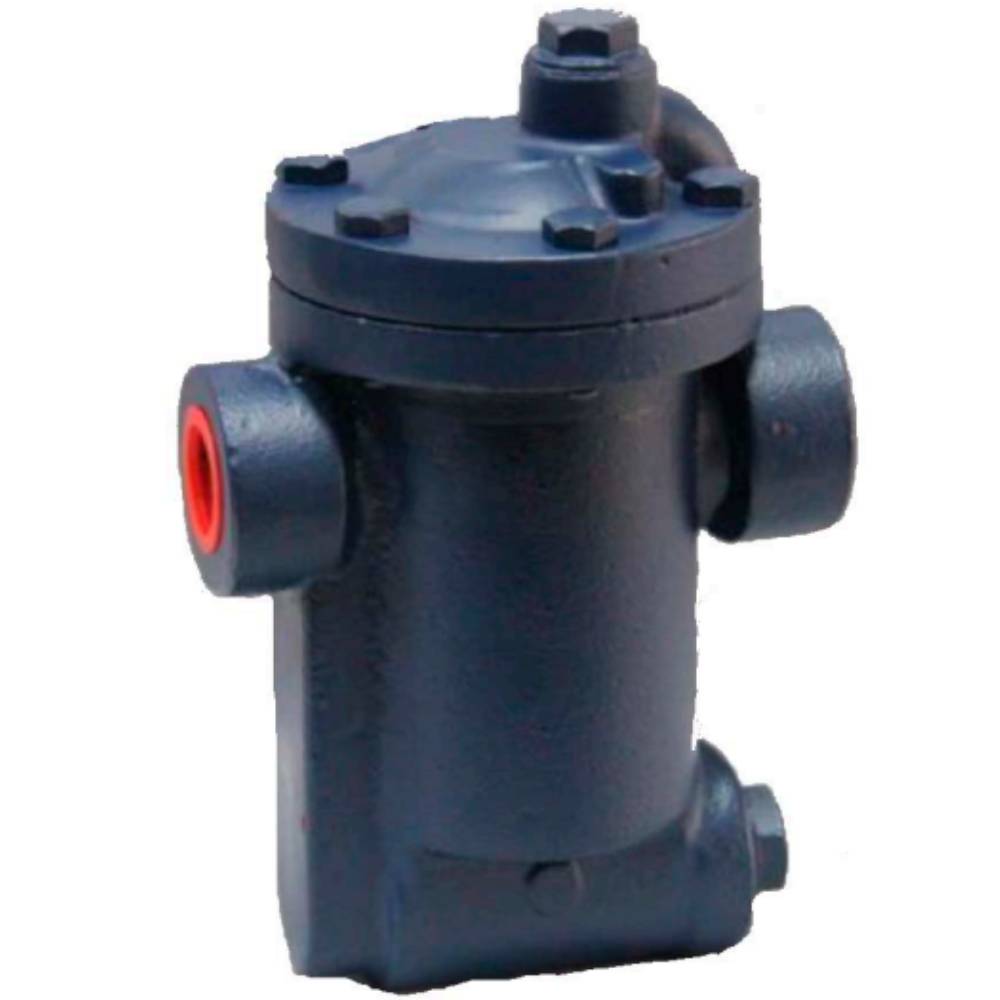

Конденсатоотводчик с перевернутым стаканом DN.ru STIG1324-T Ду25 Ру16 резьбовой, корпус - чугун GGG40, материал клапана - низкоуглеродистая высоколегированная сталь 2Cr13, максимальный перепад давления dP=14бар

Конденсатоотводчик с перевернутым стаканом DN.ru STIG1324-T Ду25 Ру16 резьбовой, корпус - чугун GGG40, материал клапана - низкоуглеродистая высоколегированная сталь 2Cr13, максимальный перепад давления dP=14бар
Артикул: D150-01333

О товаре

Артикул: D150-01333
Бренд: DN.ru, Россия
Давление: 16 бар
Тип конденсатоотводчика: перевернутый стакан
Тип присоединения: муфтовый (резьбовой)
Корпус: Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Применение: теплоснабжение, пароконденсатные системы
Температура: до 220 ℃
Все характеристики
на 2025-12-31
29 716,62
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Конденсатоотводчик с перевернутым стаканом отводит конденсат по мере его образования, то есть режим работы КПС является циклическим. Принцип действия основан на разности плотности пара и конденсата. Перевернутый стакан КПС находится в верхнем положении при поступлении пара, тем самым закрывая выпускной клапан. По мере конденсации пара стакан опускается, открывая клапан, и происходит выброс конденсата из КПС. После этого КПС вновь заполняется паром и цикл возобновляется.

Общие параметры конденсатоотводчика с перевернутым стаканом DN.ru STIG1324-T:

  • Тип конденсатоотводчика - перевернутый стакан
  • Среда - пар, конденсат
  • Применение - теплоснабжение, пароконденсатные системы
  • Диаметр номинальный DN - 25 мм
  • Давление номинальное PN - 16 бар
  • Пропускная способность Kv - 565 т/ч
  • Климатическое исполнение - У1 ГОСТ 15150-69
  • Температура максимальная - 220 С°
  • Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Тип присоединения - муфтовый (резьбовой)
  • Присоединение - резьбовое
  • Вес - 3.5 кг
  • Страна производитель - Россия
 Конденсатоотводчик с перевернутым стаканом DN.ru STIG1324-T Ду25 Ру16 резьбовой, корпус - чугун GGG40, материал клапана - низкоуглеродистая высоколегированная сталь 2Cr13, максимальный перепад давления dP=14бар

Конденсатоотводчик с перевернутым стаканом DN.ru STIG1324-T Ду25 Ру16 резьбовой, корпус - чугун GGG40, материал клапана - низкоуглеродистая высоколегированная сталь 2Cr13, максимальный перепад давления dP=14бар

Габаритные и установочные размеры конденсатоотводчика с перевернутым стаканом DN.ru STIG1324-T:

  • L - 127 мм
  • H - 113 мм
  • H1 - 82 мм
  • M - G 1 ″
 Конденсатоотводчик с перевернутым стаканом DN.ru STIG1324-T Ду25 Ру16 резьбовой, корпус - чугун GGG40, материал клапана - низкоуглеродистая высоколегированная сталь 2Cr13, максимальный перепад давления dP=14бар

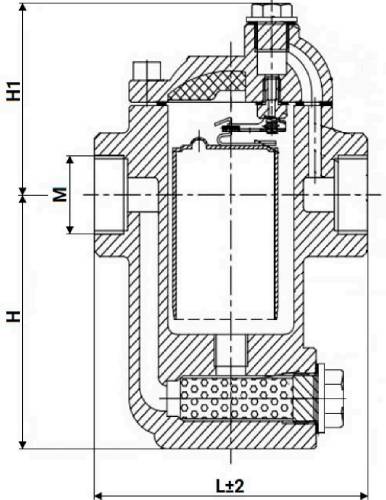

Эскиз конденсатоотводчика с перевернутым стаканом DN.ru STIG1324-T

Материалы конденсатоотводчика с перевернутым стаканом DN.ru STIG1324-T:

№ Наименование Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Крышка чугун GGG40 (аналог ВЧ40)
3 Прокладка графит (гибкий)
4 Рычаг в сборе нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Диск клапана низкоуглеродистая высоколегированная нержавеющая сталь 2Cr13 (аналог сталь 20Х13)
6 Седло клапана нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Стакан нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Сетчатый фильтр нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Заглушка сливная сталь 35
10 Заглушка верхняя сталь 35
Конденсатоотводчик с перевернутым стаканом DN.ru STIG1324-T Ду25 Ру16 резьбовой, корпус - чугун GGG40, материал клапана - низкоуглеродистая высоколегированная сталь 2Cr13, максимальный перепад давления dP=14бар

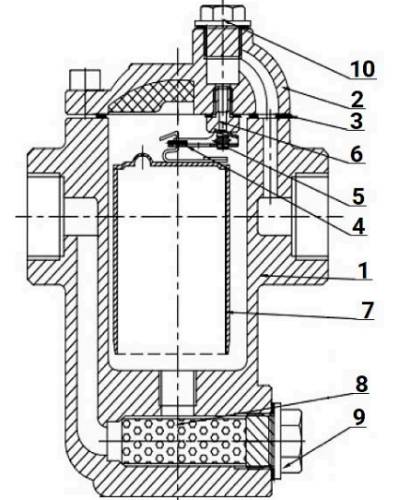

Эскиз материалов конденсатоотводчика с перевернутым стаканом DN.ru STIG1324-T

Аналоги

График сравнения цен аналогичных конденсатоотводчиков*. При клике на точку графика получите развернутую информацию.

*Конденсатоотводчики подобраны по следующим параметрам: тип конденсатоотводчика - перевернутый стакан, класс материала корпуса - чугун, тип присоединения - муфтовый (резьбовой), диаметр - 25 мм, давление номинальное - 16 бар
