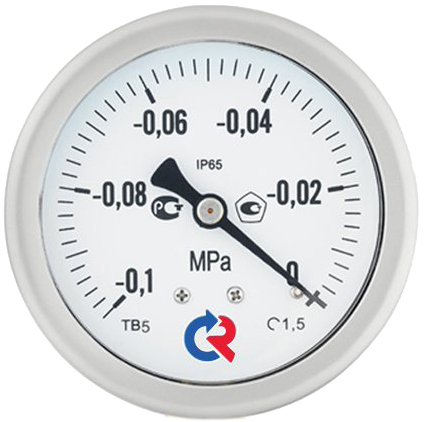

Вакуумметр осевой Росма ТВ-520Т.00 (-0.1-0МПа) G1/2 1 виброустойчивый (готовый к гидрозаполнению) 100мм, тип - ТВ-520Т, осевое присоединение, шкала (-0.1-0МПа), резьба G1/2, класс точности 1, цвет хром

Промышленный вакуумметр Росма ТВ-520Т.00 (-0.1-0МПа) G1/2 в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150°C. Этот тип вакуумметра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды - степень защиты прибора IP65.

Прибор поставляется "сухой" (готовый к гидрозаполнению). При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом. Объем заполняющей жидкости: 350 мл.

Область применения:

• теплоснабжение
• водоснабжение
• горнодобывающая промышленность
• энергетика
• машиностроение

Принцип действия вакуумметра Росма ТВ-520Т.00 (-0.1-0МПа) G1/2 основан на зависимости деформации чувствительного элемента от измеряемого давления разреженных газов. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку прибора.

Технические характеристики вакуумметра Росма ТВ-520Т.00 (-0.1-0МПа) G1/2:

• Тип вакуумметра: виброустойчивый
• Вид манометра по принципу действия: Деформационный
• Тип: ТВ
• Серия бренда: 520Т.00
• Класс точности: 1
• Единица измерения давления: МПа
• Максимальная температура измеряемой среды: до +150 °С
• Рабочая среда: нейтральные среды, газообразные среды
• Материал корпуса: Нержавеющая сталь AISI/SS 304/08Х18Н10
• Диаметр корпуса: 100 мм
• Климатическое исполнение: УХЛ категории 1.1
• Температура окружающей среды: От -60 до +60 °С
• Межповерочный интервал: 2 года
• Степень защиты корпуса: IP65
• Модель: ТВ-520Т
• Страна происхождения: Россия

Подключение и установка вакуумметра Росма ТВ-520Т.00 (-0.1-0МПа) G1/2

• Присоединительный диаметр: G1/2
• Тип присоединения: Осевой

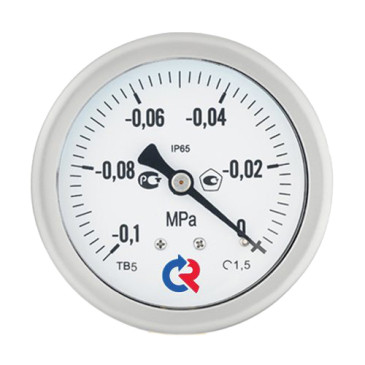

Вакуумметр осевой Росма ТВ-520Т.00 (-0.1-0МПа) G1/2 виброустойчивый 150мм, присоединение G1/2, класс точности 1

Весогабаритные параметры вакуумметра Росма ТВ-520Т.00 (-0.1-0МПа) G1/2:

• Диаметр корпуса - 100 мм
• D1 - 111 мм
• D2 - 100 мм
• b - 50 мм
• b1 - 86 мм
• e - 18 мм
• h - 112 мм
• S - 22 мм
• f1 - 30 мм
• G - G1/2
• Вес - 0.51 кг

Эскиз габариты вакуумметра Росма ТВ-520Т.00 (-0.1-0МПа) G1/2

Материалы вакуумметра Росма ТВ-520Т.00 (-0.1-0МПа) G1/2:
