Теплосчетчик ультразвуковой ЭКО НОМ СТУ-20 Ду20 Ру16 номинальный расход - 2.5 м3/час, импульсный выход

Счетчики тепла ЭКО НОМ СТУ (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.<br>Теплосчетчики состоят из вычислителя, первичного преобразователя расхода и двух термопреобразователей сопротивления. Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 36 месяцев. Вычислитель имеет съемную конструкцию и может быть отсоединен от первичного преобразователя расхода и установлен в удобном для снятия показаний месте в пределах длины соединительных кабелей. Первичный преобразователь расхода представляет собой измерительный участок с установленными ультразвуковыми датчиками, с помощью которых измеряется скорость движения жидкости в потоке и рассчитывается её объем на подающем или обратном трубопроводе. Два термопреобразователя сопротивления измеряют температуру теплоносителя на подающем и обратном трубопроводе в системе теплоснабжения (водоснабжения). Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений – «высокий» в соответствии с Р 50.2.077-2014.<br>Теплосчетчики ( в зависимости от модели) обеспечивают дистанционную передачу данных через интерфейсы (интерфейс указывается на вычислителе и в паспорте) типа импульсный выход, M-Bus, RS-485, LoraWan, NB-IoT и (или) через другие каналы беспроводной связи. Счетчики с интерфейсом RS-485, имеющие обозначение RS 485-4i оснащены 4-мя импульсными входами для вычисления объёма жидкости в потоке, полученного с приборов, оборудованных импульсными выходами и передачи измеренных данных в системы и комплексы автоматизированного сбора и передачи данных.

Технические параметры теплосчетчика ультразвукового ЭКО НОМ СТУ-20 Ду20 Ру16 Qном -2.5 м3/час, импульсный выход

• Бренд - Эко Ном
• Тип изделия - теплосчетчики
• Давление номинальное - 16 бар
• Диаметр условного прохода - 20 мм
• Монтажная длина - 135 мм
• Тип присоединения - муфтовый (резьбовой)
• Среда - вода техническая
• Материал корпуса - латунь
• Степень защиты - IP67
• Назначение - квартирный
• Принцип действия - ультразвуковой
• Интерфейс - импульс
• Расход номинальный - 2.5 м3/час
• Расход минимальный - 0.05 м3/час
• Расход максимальный - 5 м3/час
• Межповерочный интервал - 6 г.
• Температура рабочей среды минимальная - от 4 °C
• Температура рабочей среды максимальная - до +95 °C
• Температура окружающей среды минимальная - от 5 °C
• Температура окружающей среды максимальная - до +50 °C
• Срок службы - 12 лет
• Гарантия - 24 мес.
• Страна производитель - Россия
• Вес - 0.95 кг

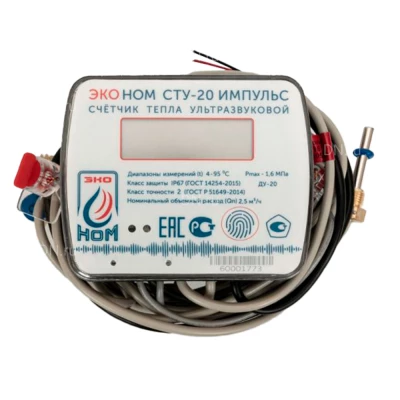

Изображение теплосчетчика ультразвукового ЭКО НОМ СТУ-20 Ду20 Ру16 Qном -2.5 м3/час, импульсный выход

Габаритные и установочные размеры теплосчетчика ультразвукового ЭКО НОМ СТУ-20 Ду20 Ру16 Qном -2.5 м3/час, импульсный выход

• Длина - 130 мм
• Высота - 135 мм
• Ширина - 85 мм
