Реле температуры RGP TS-K (IP65)

Реле температуры IP65 это термостаты с длиной капилляра от 1 до 6 метров, которые используются для контроля температуры в каналах систем вентиляции, отопления и кондиционирования, в том числе в тех случаях, где необходимо предотвратить образование льда. Защита от замораживания благодаря термостату решается полностью. Устанавливают термостат непосредственно после водяного калорифера. Основная цель термостата – своевременно обнаружить угрозу оледенения жидкости и разрыва трубок теплообменника. С помощью колеса для регулировки можно установить температуру срабатывания реле. Регулировочное колесо находится внутри корпуса. Измерительный элемент в виде газонаполненного капилляра, соединённого с диафрагмой внутри корпуса, механически связан с толкателем контактной группы SPDT. Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога на длине участка капилляра от 30 см. При превышении температуры выше порога гистерезиса происходит автоматический сброс термостата. Реле температуры сигнализирует о срабатывании с помощью перекидного контакта SPDT и используется для инициализации следующих защитных функций в системах управления вентиляцией: остановка вентилятора; закрытие заслонки наружного воздуха; открытие клапана теплоносителя калорифера на 100%; запуск циркуляционного насоса теплоносителя; включение звукового или светового сигнала аварии.

Технические параметры реле температуры RGP (IP65)

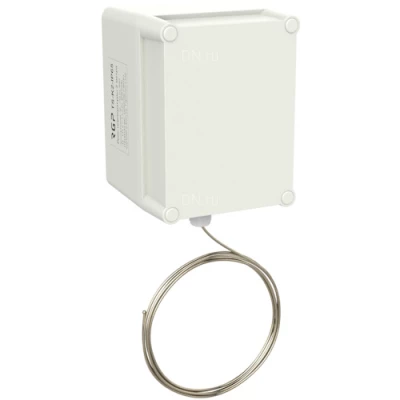

Изображение реле температуры RGP (IP65)

Габаритные и установочные размеры реле температуры RGP (IP65)

Эскиз габаритов реле температуры RGP (IP65)
