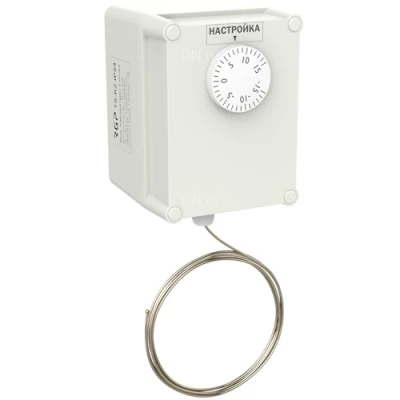

Реле температуры это капиллярный термостат размещенный в корпусе из ABS-пластика с защитой от внешних воздействий IP54 и длиной капилляра от 1 до 12 метров. Термостаты используются для контроля температуры в каналах систем вентиляции, отопления и кондиционирования, в том числе в тех случаях, где необходимо предотвратить образование льда в трубках теплообменника. Защита от замораживания калорифера решается полностью, благодаря защитному термостату. Устанавливают термостат в непосредственной близи от оребрения водяного калорифера.
Капиллярный термостат сигнализирует о срабатывании с помощью перекидного контакта SPDT и используется для инициализации следующих защитных функций в системах управления вентиляцией: аварийная остановка вентиляционной системы; закрытие воздушной заслонки, останов вентилятора; открытие регулирующего клапана калорифера на 100%; запуск циркуляционного насоса теплоносителя; включение звукового или светового сигнала аварии.
Основная функция термостата – своевременно обнаружить, что воздух после теплообменника вентиляционной системы перестал прогреваться и есть угроза того, что жидкость, циркулирующая в калорифере, может превратиться в лед и разорвать трубки теплообменника. Температура срабатывания капиллярного термостата устанавливается с помощью колеса для регулировки, которое находится внутри корпуса.
Преимущества термостатов серии TS-K: простота настройки от -15° C до +15 °C; пластиковый защитный корпус; высокая точность срабатывания ± 1 °C; температура эксплуатации -30…+65 °C.
Принцип работы: газонаполненный капилляр и диафрагма внутри корпуса, представляют собой единое устройство, которое механически связано с толкателем контактной группы SPDT. Термостат чувствителен к падению температуры ниже уставки на длине участка капилляра от 20 до 50 см в зависимости от модели. При температуре выше порога дифференциала происходит автоматический сброс термостата. |
