Переходник шланговый DN.ru PCH-10-2 3/4″ Дн10 Ру10, выводов -2, с накидной гайкой и хомутом, внутренняя резьба/штуцер (елочка), корпус - латунь HPb57-3, уплотнение - EPDM

Применяется для присоединения к коллектору шланга. Изделие состоит из шестигранной накидной гайки с внутренней резьбой 3/4" с одной стороны и шлангового штуцера (елочки) с другой стороны. Шланговая надставка (елочка) имеет от одного до трех выводов. После установки шланг крепится по наружному диаметру стяжным хомутом до плотной фиксации. Применяется для капиллярного отопления.

Технические параметры переходника шлангового DN.ru PCH-10-2 Дн10 (3/4) Ру10 латунь, с накидной гайкой и хомутом, резьбовой ВР/штуцер(елочка)

• Тип фитинга - Переходы
• Диаметр - 10 мм
• Давление номинальное - 10 бар
• Присоединение - внутренняя резьба / штуцер
• Материал корпуса - Латунь HPb57-3
• Уплотнение - EPDM
• Тип резьбы - внутренняя
• Применение - Системы отопления, Водоснабжение
• Тип материала системы водоснабжения - Латунь
• Температура рабочей среды минимальная - от 5 °C
• Температура рабочей среды максимальная - до 95 °C
• Среда - вода, водный раствор гликолей
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 0.093 кг

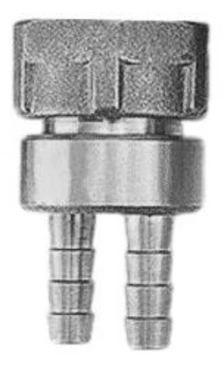

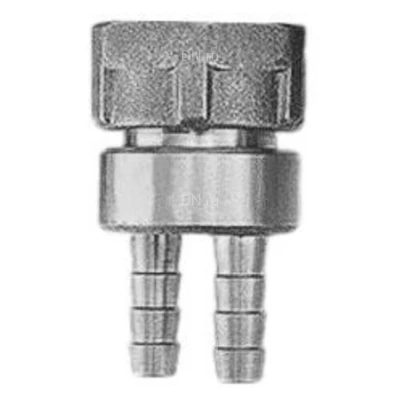

Изображение переходника шлангового DN.ru PCH-10-2 Дн10 (3/4) Ру10 латунь, с накидной гайкой и хомутом, резьбовой ВР/штуцер(елочка)

Габаритные и установочные размеры переходника шлангового DN.ru PCH-10-2 Дн10 (3/4) Ру10 латунь, с накидной гайкой и хомутом, резьбовой ВР/штуцер(елочка)

• Количество выходов - 2
• H, мм - 45.7
• h, мм - 5.8
• B, мм - 33.5
• SW (размер под ключ), мм - 30
• ØD, мм - 7,5±0,05
• G, дюйм - G 3/4"

Эскиз габаритов переходника шлангового DN.ru PCH-10-2 Дн10 (3/4) Ру10 латунь, с накидной гайкой и хомутом, резьбовой ВР/штуцер(елочка)

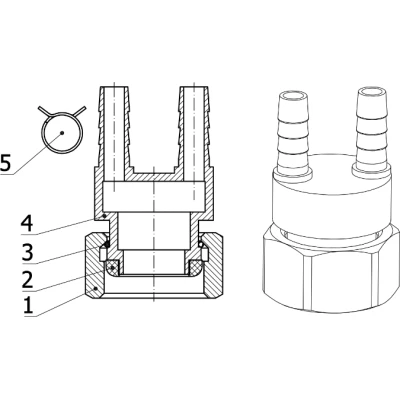

Деталировка переходника шлангового DN.ru PCH-10-2 Дн10 (3/4) Ру10 латунь, с накидной гайкой и хомутом, резьбовой ВР/штуцер(елочка)

Эскиз деталировки переходника шлангового DN.ru PCH-10-2 Дн10 (3/4) Ру10 латунь, с накидной гайкой и хомутом, резьбовой ВР/штуцер(елочка)
