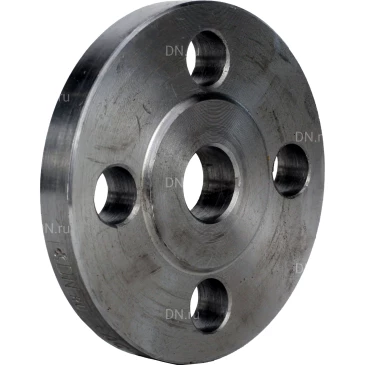

Фланцы плоские DN.ru Ду15-300 Ру16 приварные, корпус - сталь 20, тип 01, ряд 1, исполнение B, гр. IV, ГОСТ 33259-2015

Выгодная продажа1
Выгодная продажа1-mobile
Фланцы предназначены для соединения изделий арматуры с трубопроводами, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию.

Параметры фланцев DN.ru Ру16 01-1 В сталь 20:

Параметр Значение
Тип фитинга Фланцы
Вид фланца Плоский
Тип исполнения B - соединительный выступ
Давление номинальное PN 16 бар
Материал корпуса Сталь 20
Рабочая среда вода, пар, газ, неагрессивная среда, нефтепродукты
Максимальная температура рабочей среды 400 °C
Условия производства ГОСТ 33259-2015
Страна производитель Россия

Габаритные и установочные размеры фланцев DN.ru Ру16 01-1 В сталь 20:

Ду, мм D, мм D1, мм D2, мм d1, мм b, мм h, мм d, мм Вес, кг
15 95 65 47 19 12 2 4x14 0.61
20 105 75 58 26 14 2 4x14 0.86
25 115 85 68 33 16 2 4x14 1.17
32 135 100 78 39 16 2 4x18 1.58
40 145 110 88 46 17 3 4x18 1.96
50 160 125 102 59 19 3 4x18 2.58
65 180 145 122 78 21 3 4x18 3.42
80 195 160 133 91 21 3 4x18 3.71
100 215 180 158 110 23 3 8x18 4.73
125 245 210 184 135 25 3 8x18 6.38
150 280 240 212 161 25 3 8x22 7.81
200 335 295 268 222 27 3 8x22 10.1
250 405 355 320 273 28 3 12x26 14.49
300 460 410 370 325 28 4 12x26 17.78
Фланцы плоские DN.ru Ду15-300 Ру16 приварные, корпус - сталь 20, тип 01, ряд 1, исполнение B, гр. IV, ГОСТ 33259-2015

Эскиз габаритных размеров фланцев DN.ru Ру16 01-1 В сталь 20
