Соединения разъемные (американка) DN.ru А-304-НР-ВР-PTFE 1/4″-3″ Ду8-80 Ру20 с уплотнением под гайкой по плоскости, корпус - нержавеющая сталь AISI 304, присоединение - внутренняя/наружная резьба, тип резьбы

Изделие является быстроразъёмным соединением, которое используется для сборки труб в системах отопления, водоснабжения и других инженерных системах. Позволяет обходиться без использования сварочного аппарата или другого специального инструмента.

Технические параметры соединений разъемных (американка) DN.ru А-304-НР-ВР-PTFE 1/4″-3″ Ду8-80 Ру20

Характеристика	Значение
Номинальный диаметр DN, мм	8 ÷ 80
Номинальное давление PN, бар	20
Температура рабочей среды t, ⁰C	от -20 до +180
Рабочая среда	вода, водные растворы гликоля, пар, газ, нефтепродукты, уксусная и муравьиная кислоты, фосфорная кислота, азотная кислота, серная и соляная кислоты. Во избежание возникновения коррозии не допускается применение серосодержащей рабочей среды.
Материал корпуса	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Тип присоединения	наружная/внутренняя резьба
Тип резьбы	BSPT/BSPP
Материал уплотнения	PTFE
Сферы применения	водоснабжение, отопление, канализация, газоснабжение, различные отрасли промышленности
Средний срок службы, лет	10 (в зависимости от условий эксплуатации)

Соединения разъемные (американка) DN.ru А-304-НР-ВР-PTFE 1/4″-3″ Ду8-80 Ру20 с уплотнением под гайкой по плоскости, корпус - нержавеющая сталь AISI 304, присоединение - внутренняя/наружная резьба, тип резьбы - BSPT/BSPP

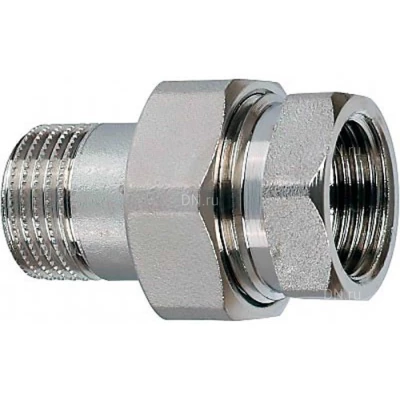

Изображение соединений разъемных (американка) DN.ru А-304-НР-ВР-PTFE 1/4″-3″ Ду8-80 Ру20

Габариты и размеры соединений разъемных (американка) DN.ru А-304-НР-ВР-PTFE 1/4″-3″ Ду8-80 Ру20

Модель	L, мм	W, мм	E, мм	C, мм	Резьба
Ду8	42.5	12	17	28	R1/4”/Rc1/4”
Ду10	48	12	20	31.5	R3/8”/Rc3/8”
Ду15	53	16	24.5	37.5	R1/2”/Rc1/2”
Ду20	58.5	17	30.5	46.5	R3/4”/Rc3/4”
Ду25	64	18	38	52.5	R1”/Rc1”
Ду32	70.5	20.5	46.5	64.5	R1 1/4”/Rc1 1/4”
Ду40	72	20.5	52.5	71.5	R1 1/2”/Rc1 1/2”
Ду50	83	22	64.5	85.5	R2”/Rc2”
Ду65	93	25	82	103	R2 1/2”/Rc2 1/2”
Ду80	115	27	95.5	121	R3”/Rc3”

Эскиз габаритов соединений разъемных (американка) DN.ru А-304-НР-ВР-PTFE 1/4″-3″ Ду8-80 Ру20
