Соединения разъемные (американка) DN.ru А-304-НР-НР-PTFE 1/4″-3″ Ду8-80 Ру20 с уплотнением под гайкой по плоскости, корпус - нержавеющая сталь AISI 304, присоединение - наружная/наружная резьба, тип резьбы

Разъемное соединение «американка» является быстроразъёмным соединением, которое используется для сборки труб в системах отопления, водоснабжения и других инженерных системах. Позволяет обходиться без использования сварочного аппарата или другого специального инструмента.

Технические параметры соединений разъемных (американка) DN.ru А-304-НР-НР-PTFE 1/4″-3″ Ду8-80 Ру20

Характеристика	Значение
Номинальный диаметр DN, мм	8 ÷ 80
Номинальное давление PN, бар	20
Температура рабочей среды t, ⁰C	от -20 до +180
Рабочая среда	вода, водные растворы гликоля, пар, газ, нефтепродукты, уксусная и муравьиная кислоты, фосфорная кислота, азотная кислота, серная и соляная кислоты. Во избежание возникновения коррозии не допускается применение серосодержащей рабочей среды.
Материал корпуса	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Тип присоединения	наружная/наружная резьба
Тип резьбы	BSPT/ BSPT
Материал уплотнения	PTFE
Сферы применения	водоснабжение, отопление, канализация, газоснабжение, различные отрасли промышленности
Средний срок службы, лет	10 (в зависимости от условий эксплуатации)

Соединения разъемные (американка) DN.ru А-304-НР-НР-PTFE 1/4″-3″ Ду8-80 Ру20 с уплотнением под гайкой по плоскости, корпус - нержавеющая сталь AISI 304, присоединение - наружная/наружная резьба, тип резьбы - BSPT

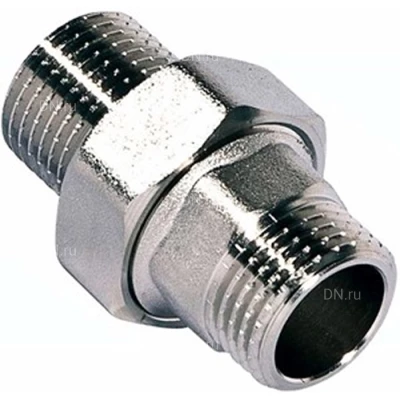

Изображение соединений разъемных (американка) DN.ru А-304-НР-НР-PTFE 1/4″-3″ Ду8-80 Ру20

Габариты и размеры соединений разъемных (американка) DN.ru А-304-НР-НР-PTFE 1/4″-3″ Ду8-80 Ру20

Модель	L, мм	L1, мм	L2, мм	W, мм	E, мм	C, мм	Резьба
Ду8	56	22	22	12	17	28	R1/4”/R1/4”
Ду10	63	25.5	25.5	12	20	31.5	R3/8”/R3/8”
Ду15	71	27.5	27.5	16	24.5	37.5	R1/2”/R1/2”
Ду20	76	29.5	29.5	17	30.5	46.5	R3/4”/R3/4”
Ду25	84	33	33	18	38	52.5	R1”/R1”
Ду32	93.5	36.5	36.5	20.5	46.5	64.5	R1 1/4”/R1 1/4”
Ду40	96.5	38	38	20.5	52.5	71.5	R1 1/2”/R1 1/2”
Ду50	109	43.5	43.5	22	64.5	85.5	R2”/R2”
Ду65	124	49.5	49.5	25	82	103	R2 1/2”/R2 1/2”
Ду80	138	55.5	55.5	27	95.5	121	R3”/R3”

Эскиз габаритов соединений разъемных (американка) DN.ru А-304-НР-НР-PTFE 1/4″-3″ Ду8-80 Ру20
