Шаговый серводвигатель Hyperdrive HD86H82-D14-1KB с энкодером 1000PPR и тормозом, фланец - NEMA 34 (86мм), угол шага - 1.2гр, крутящий момент - 4.5Нм, IP54

Для управления серво-шаговым двигателем (шаговым двигателем с энкодером, СШД) требуется специальный драйвер с поддержкой энкодера. Данные серво-шаговые двигатели совместимы с драйверами Hyperdrive моделей HDS42, HDS57, HDS60 и HDS86. Для работы СШД с драйвером другого производителя, возможно, понадобится настройка драйвера. Также можно подключать эти СШД к обычному драйверу, без подключения энкодера. В этом случае точный контроль положения ротора производиться не будет. Подключение СШД к драйверу осуществляется согласно описанию на драйвер и СШД.

Технические характеристики шагового серводвигателя Hyperdrive HD86H82-D14-1KB

• Тип изделия - Электродвигатель
• Вариант исполнения электродвигателя - Синхронный
• Тип электродвигателя - Шаговый
• Бренд - Hyperdrive
• Серия - HD
• Тип исполнения для фланцев - NEMA 34 (86мм)
• Номинальный ток - 6 А
• Количество фаз - 2 шт
• Диапазон рабочих температур окружающей среды - от 0°C до +50°C
• Относительная влажность - не более 90%
• Степень защиты - IP54
• Наличие энкодера - С энкодером (closed loop)
• Обработка вала - Шпонка
• Крутящий момент - 4.5 Нм
• Встроенный тормоз - Электрический
• Диаметр вала электродвигателя - 14 мм
• Угловой шаг - 1.2 °
• Гарантийный срок эксплуатации - 6 мес.
• Вес - 4.7 кг

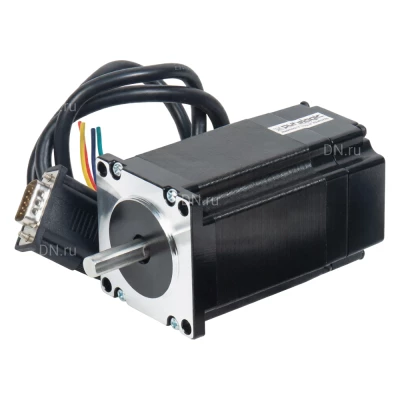

Изображение шагового серводвигателя Hyperdrive HD86H82-D14-1KB

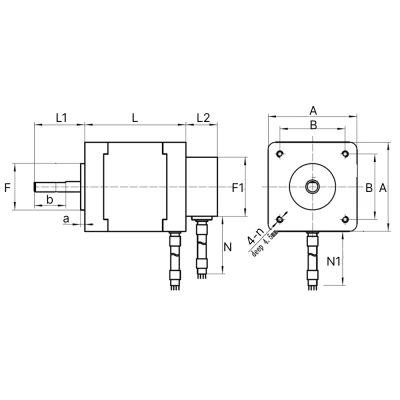

Габаритные и установочные размеры шагового серводвигателя Hyperdrive HD86H82-D14-1KB

• L, мм - 103 мм
• L1, мм - 38 мм
• L2, мм - 43 мм
• F, мм - 60 мм
• a, мм - 1.6 мм
• f, мм - 25 мм
• A, мм - 86 мм
• B, мм - 69.6 мм
• n, мм - 6.5 мм

Эскиз габаритов шагового серводвигателя Hyperdrive HD86H82-D14-1KB
