Воздухоотводчик поплавковый автоматический предназначен для автоматического удаления воздуха и прочих газов из систем водяного отопления, холодного и горячего водоснабжения.

Технические параметры воздухоотводчиков поплавковых автоматических DN.ru AV31E-T Ду15 Ру10

ХарактеристикаЗначение
Номинальный диаметр DN, мм15
Номинальное давление PN, бар10
Минимальное рабочее давление, бар0.05
Область рабочих давлений для оптимальной производительности, бар0.5 ÷ 7
Максимальная температура окружающей среды, ⁰C60
Максимальная относительная влажность окружающей среды, %80
Температура рабочей среды, ⁰Cот 0 до +110
Рабочая средавода, водно-гликолевые растворы с содержанием гликоля до 50%
Сферы применениясистемы отопления и водоснабжения
Средний срок службы, лет20
Воздухоотводчики поплавковые автоматические DN.ru AV31E-T Ду15 Ру10 корпус - нержавеющая сталь AISI 304, материал золотника - EPDM, тип присоединения - резьбовой, прямые

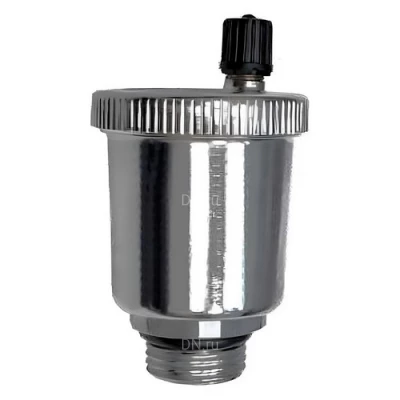

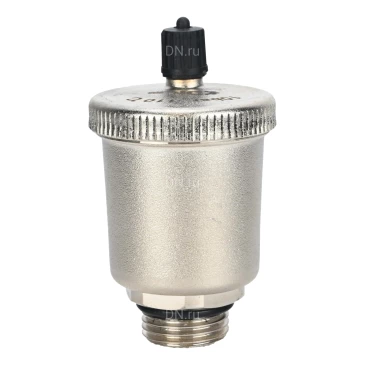

Изображение воздухоотводчиков поплавковых автоматических DN.ru AV31E-T Ду15 Ру10

Габариты и размеры воздухоотводчиков поплавковых автоматических DN.ru AV31E-T Ду15 Ру10

МодельD, ммH, ммR
Ду1543.471.2G 1/2″
Воздухоотводчики поплавковые автоматические DN.ru AV31E-T Ду15 Ру10 корпус - нержавеющая сталь AISI 304, материал золотника - EPDM, тип присоединения - резьбовой, прямые

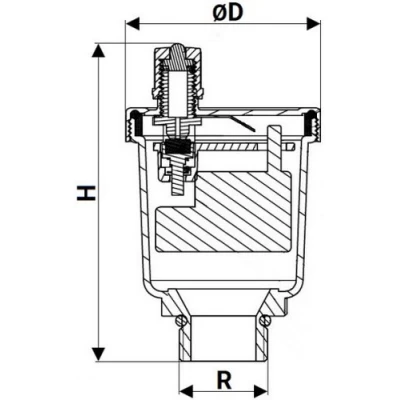

Эскиз габаритов воздухоотводчиков поплавковых автоматических DN.ru AV31E-T Ду15 Ру10

Деталировка воздухоотводчиков поплавковых автоматических DN.ru AV31E-T Ду15 Ру10

НаименованиеМатериал
1Защитный колпачокнейлон
2Прокладка защитного колпачкаEPDM
3Штуцер отвода воздухалатунь
4Прокладка крышки корпусаEPDM
5Кольцевое уплотнениеPOM (полиоксиметилен)
6Крышка корпусанержавеющая сталь AISI 304 (аналог 08Х18Н10)
7Ограничительная пластинасталь нержавеющая
8Пластиковый дискPOM (полиоксиметилен)
9Запорная часть золотникаEPDM
10Пружина золотниканержавеющая сталь AISI 304 (аналог 08Х18Н10)
11Обойма золотникаPOM (полиоксиметилен)
12Поплавокполипропилен
13Корпуснержавеющая сталь AISI 304 (аналог 08Х18Н10)
14Уплотнительное кольцоEPDM
Воздухоотводчики поплавковые автоматические DN.ru AV31E-T Ду15 Ру10 корпус - нержавеющая сталь AISI 304, материал золотника - EPDM, тип присоединения - резьбовой, прямые

Эскиз деталировки воздухоотводчиков поплавковых автоматических DN.ru AV31E-T Ду15 Ру10
