Клапаны обратные пружинные AQUALINK Дн20-32 Ру25 с PP-RP корпусом

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Цена по запросу
Клапан обратный пружинный AQUALINK Ду20 Ру25 с PP-RP корпусом
Клапан обратный пружинный AQUALINK Ду20 Ру25 с PP-RP корпусом
Артикул: D100-02869
Давление номинальное: 25 бар
Тип присоединения: под приварку
Условный диаметр: 20 мм
Материал корпуса: полипропилен PPR
Производитель: AQUALINK,
Температура max: 95 °C
Вес: 0.06 кг
на 2025-03-20
207,68
  • $
  • €
Цена по запросу
Клапан обратный пружинный AQUALINK Ду25 Ру25 с PP-RP корпусом
Клапан обратный пружинный AQUALINK Ду25 Ру25 с PP-RP корпусом
Артикул: D100-02870
Давление номинальное: 25 бар
Тип присоединения: под приварку
Условный диаметр: 25 мм
Материал корпуса: полипропилен PPR
Производитель: AQUALINK,
Температура max: 95 °C
Вес: 0.06 кг
на 2025-03-20
220,1
  • $
  • €
Цена по запросу
Клапан обратный пружинный AQUALINK Ду32 Ру25 с PP-RP корпусом
Клапан обратный пружинный AQUALINK Ду32 Ру25 с PP-RP корпусом
Артикул: D100-02871
Давление номинальное: 25 бар
Тип присоединения: под приварку
Условный диаметр: 32 мм
Материал корпуса: полипропилен PPR
Производитель: AQUALINK,
Температура max: 95 °C
Вес: 0.07 кг
на 2025-03-20
230,26
  • $
  • €

Клапан обратный пружинный AQUALINK Ру25 предназначен для установки на трубопроводах различного назначения и пропуска транспортируемой среды в одном направлении (указано стрелкой на корпусе клапана).

Технические параметры клапанов обратных пружинных AQUALINK Дн20-32 Ру25

ХарактеристикаЗначение
Номинальный диаметр DN, мм15-32
Условная пропускная способность Kvs, м3/ч4,12-16,54
Номинальное давление PN, бар25
Рабочая средаВода, водный раствор гликолей (до 30 %)
Диапазон температуры без образования пара, оСОт -20 до +110
Присоединительная резьбаUNI ISO 228/1
Температура транспортировки и хранения, оСОт -20 до +50
Средний срок службы, лет10
Клапаны обратные пружинные AQUALINK Дн20-32 Ру25 с PP-RP корпусом

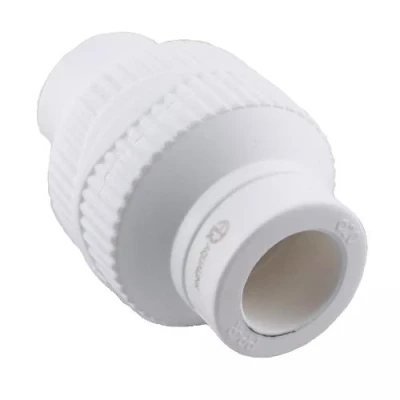

Изображение клапанов обратных пружинных AQUALINK Дн20-32 Ру25

Габаритные и установочные размеры клапанов обратных пружинных AQUALINK Дн20-32 Ру25

МодельA, ммC, ммD, ммB, мм
Дн206845.52016.5
Дн257245.52518
Дн3275.5483220
Клапаны обратные пружинные AQUALINK Дн20-32 Ру25 с PP-RP корпусом

Эскиз габаритов клапанов обратных пружинных AQUALINK Дн20-32 Ру25

Деталировка клапанов обратных пружинных AQUALINK Дн20-32 Ру25

№Наименование деталиМатериал
1 (A)Внутренняя гильза клапанаПолиамид 66 (PA66)
2 (B)Возвратная пружинаНержавеющая сталь 08Х18Р10 (AISI 304)
3 (C)Золотник (сердечник)Полиамид 66 (РА 66)
4 (D)Крышка гильзы клапанаПолиамид 66 (PA 66)
5 (E)Уплотнитель золотникаЭтилен-пропиленовый каучук СКЭП (EPDM)
6 (F)Корпус клапанаПолипропилен рандом сополимер тип 3 (PP-R)
Клапаны обратные пружинные AQUALINK Дн20-32 Ру25 с PP-RP корпусом

Эскиз деталировки клапанов обратных пружинных AQUALINK Дн20-32 Ру25
