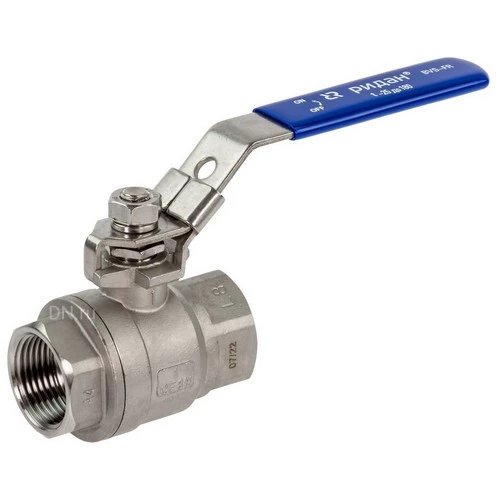

Краны шаровые Ридан BVS-FR 1/4″-3″ Ду8-80 Ру63 полнопроходные, двухходовые, нержавеющая сталь ASTM A 351-CF8M, внутренняя резьба, рукоятка

Шаровые краны из нержавеющей стали предназначены для перекрытия потока перемещаемой по трубопроводам среды - воды или других жидких сред, неагрессивных по отношению к конструкционным материалам данных кранов.

Шаровые краны этой серии широко используются в системах теплоснабжения, а также в промышленности, когда параметры среды (температура и давление) не позволяют применять латунные шаровые краны.

Технические характеристики кранов шаровых Ридан BVS-FR 1/4″-3″ Ду8-80 Ру63 полнопроходных, двухходовых, нержавеющая сталь ASTM A 351-CF8M, внутренняя резьба, рукоятка:

Наименование Значение
Давление номинальное PN, бар 63
Тип присоединения муфтовый (резьбовой)
Среда вода, водно-гликолевые растворы
Тип управления ручной
Применение водоснабжение, теплоснабжение
Проход шара крана полнопроходной
Наличие ручного дублера нет
Наличие концевых выключателей нет
Температура рабочей среды, °С от -25 до +180
Присоединение Внутренняя резьба
Управление рукоятка
Класс герметичности A
Тип устройства крана двухходовой
Гарантия, мес. 12
Срок службы, лет 10
Страна производитель Китай
Краны шаровые Ридан BVS-FR 1/4″-3″ Ду8-80 Ру63 полнопроходные, двухходовые, нержавеющая сталь ASTM A 351-CF8M, внутренняя резьба, рукоятка

Краны шаровые Ридан BVS-FR 1/4″-3″ Ду8-80 Ру63 полнопроходные, двухходовые, нержавеющая сталь ASTM A 351-CF8M, внутренняя резьба, рукоятка

Габариты и размеры кранов шаровых Ридан BVS-FR 1/4″-3″ Ду8-80 Ру63 полнопроходных, двухходовых, нержавеющая сталь ASTM A 351-CF8M, внутренняя резьба, рукоятка:

Модель A, мм B, мм C, мм D, мм
Ду8 11,5 49 54 105
Ду10 12,5 49 54 105
Ду15 15 57 56 105
Ду20 20 64 65 118
Ду25 25 77 70 150
Ду32 32 90 75 150
Ду40 40 105 93 182
Ду50 50 125 99 182
Ду65 65 153 123 254
Ду80 76 172 140 254
Краны шаровые Ридан BVS-FR 1/4″-3″ Ду8-80 Ру63 полнопроходные, двухходовые, нержавеющая сталь ASTM A 351-CF8M, внутренняя резьба, рукоятка

Эскиз габаритов и размеров кранов шаровых Ридан BVS-FR 1/4″-3″ Ду8-80 Ру63 полнопроходных, двухходовых, нержавеющая сталь ASTM A 351-CF8M, внутренняя резьба, рукоятка

Таблица деталировка кранов шаровых Ридан BVS-FR 1/4″-3″ Ду8-80 Ру63 полнопроходных, двухходовых, нержавеющая сталь ASTM A 351-CF8M, внутренняя резьба, рукоятка:

№ п/п Детали Материал
1 Корпус Нержавеющая сталь ASTM A 351-CF8M
2 Уплотнение по шару Фторопласт R-PTFE 15%
3 Шар Нержавеющая сталь AISI 316
4 Уплотнение Фторопласт PTFE
5 Прижимная втулка корпуса Нержавеющая сталь ASTM A 351-CF8M
6 Шпиндель Нержавеющая сталь AISI 316
7 Уплотнение Фторопласт PTFE
8 Шайба Фторопласт PTFE
9 Прижимная втулка сальника Нержавеющая сталь AISI 304
10 Рукоятка Нержавеющая сталь AISI 304
11 Пружинная шайба Нержавеющая сталь AISI 304
12 Гайка Нержавеющая сталь AISI 304
13 Фиксатор Нержавеющая сталь AISI 304
14 Покрытие рукоятки Пластик
Краны шаровые Ридан BVS-FR 1/4″-3″ Ду8-80 Ру63 полнопроходные, двухходовые, нержавеющая сталь ASTM A 351-CF8M, внутренняя резьба, рукоятка

Эскиз деталировки кранов шаровых Ридан BVS-FR 1/4″-3″ Ду8-80 Ру63 полнопроходных, двухходовых, нержавеющая сталь ASTM A 351-CF8M, внутренняя резьба, рукоятка
