Краны шаровые цельносварные Маршал 11С67П 2ЦП.00.1 Ду20-50 Ру40 стандартнопроходные под приварку, с рукояткой в городе Москва

Кран шаровой цельносварной Маршал 11с67п 2ЦП.00.1 Ду25/20 Ру40 стандартнопроходной под приварку, с рукояткой
Кран шаровой цельносварной Маршал 11с67п 2ЦП.00.1 Ду25/20 Ру40 стандартнопроходной под приварку, с рукояткой
Описание
Управление: Ручка-рычаг
Производитель: Маршал, Россия
Диаметр: 25 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Сталь 20
Строительная длина: 230 мм
Уплотнение: NBR
Среда: вода, вода техническая, неагрессивная среда, нефтепродукты
Температура: 200 °C
Вес: 1.10 кг
Артикул: D160-03294
Доставим в город Москва:
В наличии:
1 443 $  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой цельносварной Маршал 11с67п 2ЦП.00.1 Ду40/32 Ру40 стандартнопроходной под приварку, с рукояткой
Кран шаровой цельносварной Маршал 11с67п 2ЦП.00.1 Ду40/32 Ру40 стандартнопроходной под приварку, с рукояткой
Описание
Управление: Ручка-рычаг
Производитель: Маршал, Россия
Диаметр: 40 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Сталь 20
Строительная длина: 260 мм
Уплотнение: NBR
Среда: вода, вода техническая, неагрессивная среда, нефтепродукты
Температура: 200 °C
Вес: 2.30 кг
Артикул: D160-03296
Доставим в город Москва:
В наличии:
1 987 $  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой цельносварной Маршал 11с67п 2ЦП.00.1 Ду20/15 Ру40 стандартнопроходной под приварку, с рукояткой
Кран шаровой цельносварной Маршал 11с67п 2ЦП.00.1 Ду20/15 Ру40 стандартнопроходной под приварку, с рукояткой
Описание
Управление: Ручка-рычаг
Производитель: Маршал, Россия
Диаметр: 20 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Сталь 20
Строительная длина: 230 мм
Уплотнение: NBR
Среда: вода, вода техническая, неагрессивная среда, нефтепродукты
Температура: 200 °C
Вес: 0.90 кг
Артикул: D160-03292
Доставим в город Москва:
В наличии:
1 399 $  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой цельносварной Маршал 11с67п 2ЦП.00.1 Ду32/25 Ру40 стандартнопроходной под приварку, с рукояткой
Кран шаровой цельносварной Маршал 11с67п 2ЦП.00.1 Ду32/25 Ру40 стандартнопроходной под приварку, с рукояткой
Описание
Управление: Ручка-рычаг
Производитель: Маршал, Россия
Диаметр: 32 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Сталь 20
Строительная длина: 260 мм
Уплотнение: NBR
Среда: вода, вода техническая, неагрессивная среда, нефтепродукты
Температура: 200 °C
Вес: 1.40 кг
Артикул: D160-03295
Доставим в город Москва:
В наличии:
1 501 $  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой цельносварной Маршал 11с67п 2ЦП.00.1 Ду50/40 Ру40 стандартнопроходной под приварку, с рукояткой
Кран шаровой цельносварной Маршал 11с67п 2ЦП.00.1 Ду50/40 Ру40 стандартнопроходной под приварку, с рукояткой
Описание
Управление: Ручка-рычаг
Производитель: Маршал, Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Сталь 20
Строительная длина: 300 мм
Уплотнение: NBR
Среда: вода, вода техническая, неагрессивная среда, нефтепродукты
Температура: 200 °C
Вес: 2.80 кг
Артикул: D160-03297
Доставим в город Москва:
В наличии:
2 118 $  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Краны шаровые цельносварные Маршал 11С67П 2ЦП.00.1 Ду20-50 Ру40 стандартнопроходные под приварку, с рукояткой - использование, в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, на предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Управление краном производится вручную поворотом рукоятки на 90° до упоров. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе – произвольное, с потоком рабочей среды в любом направлении.



Материалы основных деталей кранов шаровых Маршал 11С67П 2ЦП.00.1 Ру40:

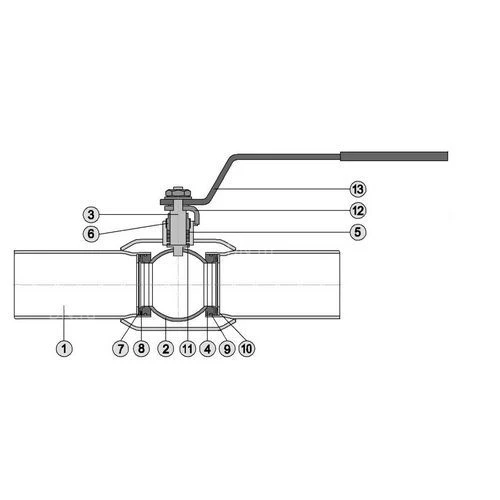

Устройство крана Маршал 11с67п 2ЦП.00



Наименование Материал
1 Корпус Сталь 20
2 Шар 08Х18Н10
3 Шпиндель 20X13
4 Втулка нажимная Сталь 20
5 Уплотнение шпинделя Фторопласт Ф4ГЗК6
6 Кольцо Фторопласт Ф4ГЗК6
7 Седло Фторопласт Ф4ГЗК6
8 Кольцо уплотнительное Бутадиен-нитрильный эластомер
9 Кольцо опорное Сталь 3 оцинкованная
10 Пружина тарельчатая 60С2А оцинкованная
11 Кольцо Сталь 3 оцинкованная
12 Рычаг Сталь 3
13 Упор Сталь 3
14 Гайка Сталь 35
15 Шайба Сталь 3



Габаритные размеры кранов шаровых Маршал 11С67П 2ЦП.00.1 Ру40:



Габаритные и установочные размеры кранов шаровых Маршал 11С67П 2ЦП.00.1 Ру40



DN L, мм L1, мм B, мм H, мм H1, мм Dmin, мм D, мм A, мм Масса, кг
20 230 155 270 113 134 12,5 27 42 0,9
25 230 155 270 116 140 17 34 48 1,1
32 260 155 285 121 150 24 42 57 1,4
40 260 247 377 148 186 30 51/48 76 2,3
50 300 247 397 152 190 37 60/57 76 2,8



Основные характеристики кранов:



График Давление/Температура



Рабочее давление, не более 40 Бар
Температура рабочей среды от -40°С до +200°С (У1)
Рабочая среда 11с67п - вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Класс герметичности А ГОСТ 9544-2015
Климатическое исполнение У1 ГОСТ 15150-69
Температура окружающей среды не ниже -40°С (У1)
Количество рабочих циклов не менее 10 000
Полный срок службы не менее 30 лет
Присоединение к трубопроводу под приварку
Управление рукоятка; по запросу краны могут быть изготовлены с редуктором или с фланцем для установки привода
Строительные длины ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Концы под приварку в соответствии с ГОСТ 16037-80
