Кран шаровой применяется в качестве запорной/регулирующей арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Перекрытие/регулирование рабочего потока происходит посредством запирающего элемента, которым служит шар со специальным проходным сечением. С помощью рукоятки с указателем, установленной на корпусе, осуществляется поворот шара вокруг оси. Кран оснащен шкалой со значениями. Выбранное положение рукоятки фиксируется с помощью гайки. Измерительные ниппели предназначены для подключения переносных балансировочноизмерительных приборов, позволяющих измерить перепад давления, температуру и расход рабочей среды. С помощью данных приборов проводится балансировка сети и настройка регулирующего крана. Балансировка сети — настройка требуемых давлений на различных участках за счет регулировки положения запорного органа регулирующего крана. Присоединение прибора к крану осуществляется через измерительные ниппели, для этого не требуется дренировать трубопровод или останавливать работу сети. |
Технические характеристики кранов шаровых регулирующих DN.ru BVR3232P(1pc)-SP-W-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходных, под приварку, с рукояткой, с ниппелями:
| Наименование |
Значение |
| Давление номинальное PN, бар |
40 |
| Тип присоединения |
под приварку |
| Среда |
вода, нефтепродукты, нейтральные среды, газообразные среды |
| Тип управления |
ручной |
| Применение |
водоснабжение, теплоснабжение, промышленность |
| Проход шара крана |
стандартнопроходной |
| Наличие ручного дублера |
нет |
| Наличие концевых выключателей |
нет |
| Температура рабочей среды, °С |
от -25 до +200 |
| Присоединение |
под приварку |
| Управление |
рукоятка |
| Класс герметичности |
A |
| Водоразборный |
нет |
| Тип устройства крана |
двухходовой |
| Наличие электропневматического позиционера |
нет |
| Гарантия, г. |
1 |
| Срок службы, лет |
10 |
| Страна производитель |
Россия |
|

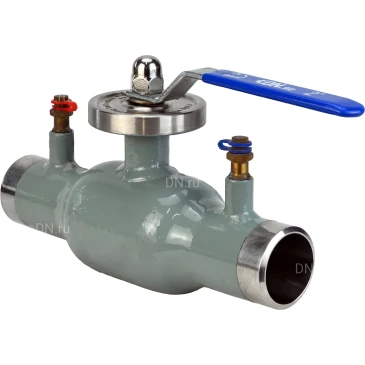

Краны шаровые регулирующие DN.ru BVR3232P(1pc)-SP-W-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходные, под приварку, с рукояткой, с ниппелями |
Габариты и размеры кранов шаровых регулирующих DN.ru BVR3232P(1pc)-SP-W-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходных, под приварку, с рукояткой, с ниппелями:
| Модель |
L, мм |
D, мм |
D1, мм |
ØC, мм |
H, мм |
H1, мм |
| Ду50 |
300±3 |
60 |
40 |
90 |
150 |
195 |
|
Эскиз габаритов и размеров кранов шаровых регулирующих DN.ru BVR3232P(1pc)-SP-W-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходных, под приварку, с рукояткой, с ниппелями |
Таблица деталей и материалов кранов шаровых регулирующих DN.ru BVR3232P(1pc)-SP-W-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходных, под приварку, с рукояткой, с ниппелями:
| № п/п |
Детали |
Материал |
| 1 |
Корпус |
нержавеющая сталь SS316 |
| 2 |
Присоединительная часть |
нержавеющая сталь SS316 |
| 3 |
Шар |
нержавеющая сталь SS316 |
| 4 |
Шток |
нержавеющая сталь SS316 |
| 5 |
Уплотнительное кольцо |
RPTFE |
| 6 |
Ниппель |
нержавеющая сталь SS316 |
|
Эскиз деталей и материалов кранов шаровых регулирующих DN.ru BVR3232P(1pc)-SP-W-H Ду50 Ру40 нержавеющая сталь 316, стандартнопроходных, под приварку, с рукояткой, с ниппелями |
