Краны шаровые Маршал 10нж45фт ЛФ.01.1 Ду15-200 Ру16 полнопроходные, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - фторопласт Ф4К20, фланцевые с рукояткой

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой, и других отраслях промышленности. Кран шаровой разборный. Полный проход. Фланцевое исполнение. Корпус литой из нержавеющей стали. Корпус разборный, из двух частей. Управление краном производится вручную поворотом рычага на 90° до упоров. В открытом положении крана рычаг расположен вдоль оси трубопровода. Положение крана при монтаже на трубопроводе – произвольное, с потоком рабочей среды в любом направлении.

Основные технические характеристики кранов шаровых Маршал 10нж45фт ЛФ.01.1 Ду15-200 Ру16 полнопроходных, корпус - нержавеющая сталь 12Х18Н9ТЛ, фланцевых с рукояткой

Параметры	Значения
Номинальное давление PN, бар	16
Температура рабочей среды, °C	от -60 до + 200
Климатическое исполнение	ХЛ1
Тип присоединения	фланцевый
Материал корпуса	Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8
Тип уплотнения	PTFE / Фторопласт / Тефлон
Рабочая среда	вода, нефтепродукты, газообразные среды
Средний срок службы, лет	30
Страна производитель	Россия

Краны шаровые Маршал 10нж45фт ЛФ.01.1 Ду15-200 Ру16 полнопроходные, корпус - нержавеющая сталь 12Х18Н9ТЛ, уплотнение - фторопласт Ф4К20, фланцевые с рукояткой

Габаритные и установочные размеры кранов шаровых Маршал 10нж45фт ЛФ.01.1 Ду15-200 Ру16 полнопроходных, корпус - нержавеющая сталь 12Х18Н9ТЛ, фланцевых с рукояткой

Модель	Размер в мм										шт
Модель	L	D	D1	D2	L1	B	H	H1	Dmin	d	n
Ду15	108	95	65	47	156	200	82	130	12.5	14	4
Ду20	117	105	75	58	156	206	85	138	17	14	4
Ду25	127	115	85	68	156	208	91	149	24	14	4
Ду32	140	135	100	78	300	358	96	164	30	18	4
Ду40	165	145	110	88	300	366	103	176	37	18	4
Ду50	180	160	125	102	300	380	131	211	48	18	4
Ду65	200	180	145	122	385	475	153	243	64	18	8
Ду80	210	195	160	133	385	480	160	258	75	18	8
Ду100	230	215	180	158	500	605	185	293	98	18	8
Ду125	255	245	210	184	500	630	200	323	123	18	8
Ду150	280	280	240	212	500	642	232	372	148	22	8
Ду200	330	335	295	268	1030	1197	308	476	195	22	12

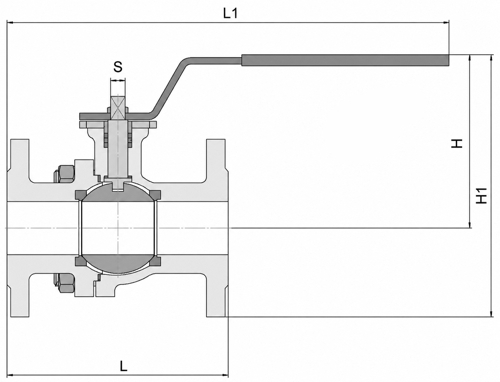

Эскиз размеров кранов шаровых Маршал 10нж45фт ЛФ.01.1 Ду15-200 Ру16 полнопроходных, корпус - нержавеющая сталь 12Х18Н9ТЛ, фланцевых с рукояткой

Материалы кранов шаровых Маршал 10нж45фт ЛФ.01.1 Ду15-200 Ру16 полнопроходных, корпус - нержавеющая сталь 12Х18Н9ТЛ, фланцевых с рукояткой

№	Наименование	Материал
1	Корпус	Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8
2	Шар	12Х18Н10Т (AISI 321)
3	Шпиндель	12Х18Н10Т
4	Втулка	12Х18Н10Т
5	Уплотнение шпинделя	Фторопласт Ф4К20
6	Кольцо	Фторопласт Ф4К20
7	Седло	Фторопласт Ф4К20
8	Кольцо опорное	12Х18Н10Т
9	Пружина тарельчатая	AISI 301 EN10151
10	Прокладка	Фторопласт Ф4К20
11	Ограничитель	Сталь 20 оцинкованная
12	Прижим	Сталь 20 оцинкованная
13	Упор	Сталь 20 оцинкованная
14	Рукоятка	Ст3
15	Шпилька	12Х18Н10Т
16	Гайка	12Х18Н10Т
17	Шайба	30Х13
18	Болт	Сталь 35

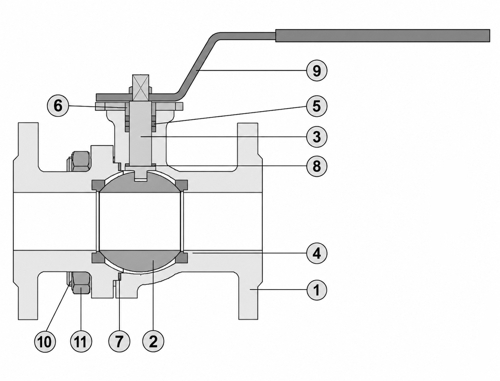

Эскиз материалов кранов шаровых Маршал 10нж45фт ЛФ.01.1 Ду15-200 Ру16 полнопроходных, корпус - нержавеющая сталь 12Х18Н9ТЛ, фланцевых с рукояткой
