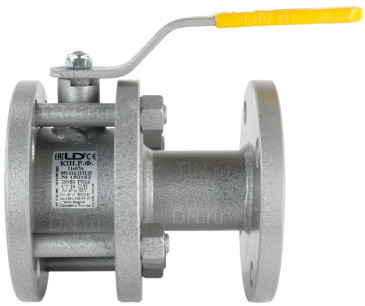

Краны шаровые LD КШ.Р.Ф.016.П/П.02 Ду25-150 полнопроходные, двухходовые, фланцевые, разборные

Кран шаровой КШ.Р.Ф 11с67п фланцевый разборный применяется для жидких сред. Класс герметичности ГОСТ Р 54808-2011 - А. Размеры фланцев 11с67п по ГОСТ 12815 - исполнение 1. Климатическое исполнение разборного крана ЛД по ГОСТ 15150- У1. Средний ресурс КШ.Р.Ф - 10000 циклов. Средний срок службы кранов шаровых фланцевых 11с67п - 10 лет.

Размеры кранов шаровых LD КШ.Р.Ф.016.П/П.02:

DN PN (МПа) Проход L L1 H Масса
25 16 (1,6) 24 127 199 115 4,7
32 16 (1,6) 30 140 265 94 6,25
40 16 (1,6) 37 165 318 116 7,73
50 16 (1,6) 48 180 354 122 8,5
80 16 (1,6) 75 210 428 165 16,4
100 16 (1,6) 98 230 754 197 27,1
150 16 (1,6) 125 280 778 213 40,9
Чертеж Шаровой кран LD 11с67п Ду25-150 Ру16 фланцевый полнопроходной
