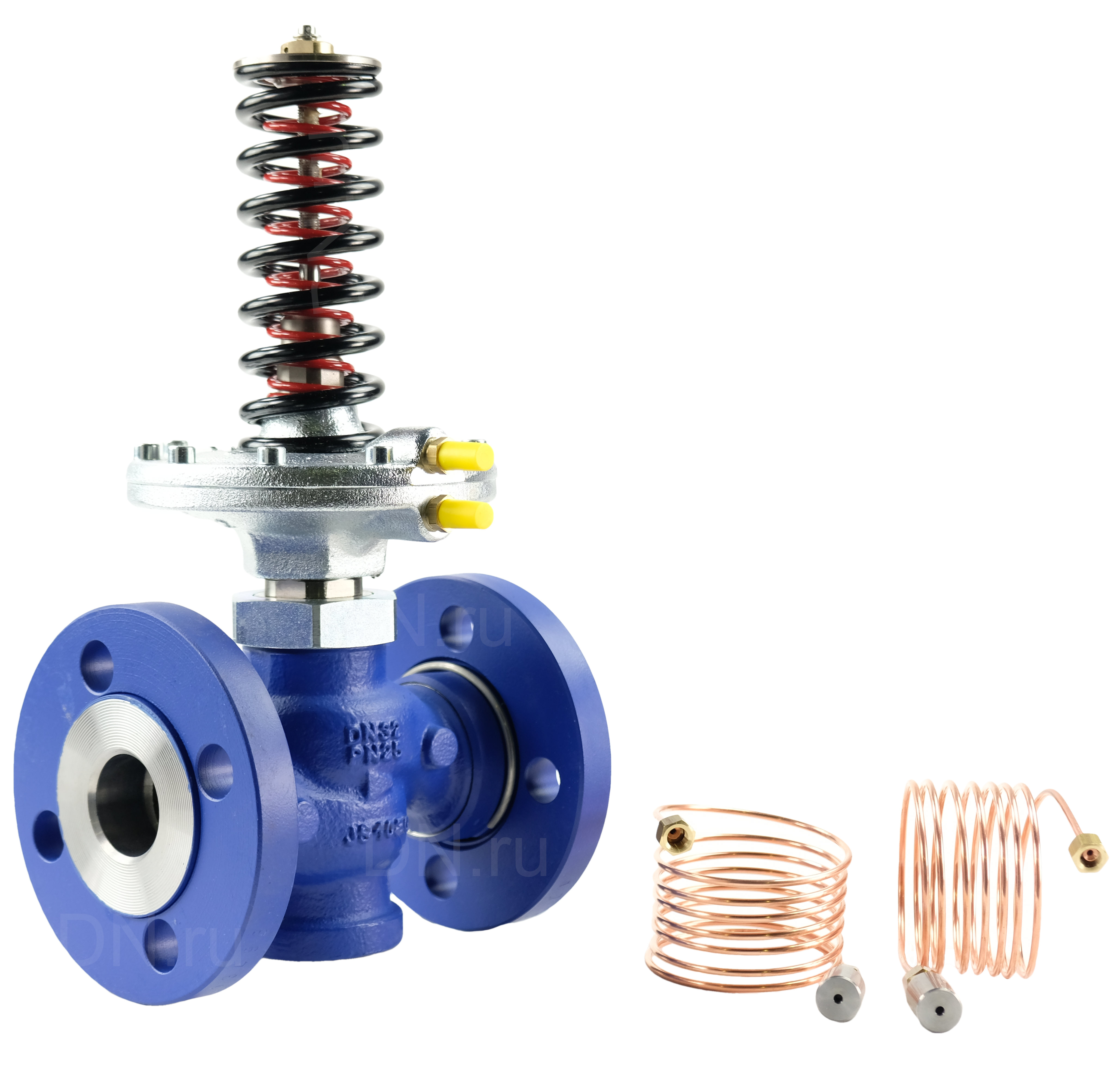

Регулятор давления прямого действия RD-122D Ду15-50

Регулятор предназначен для поддержания заданного перепада давления между подающим и обратным трубопроводом во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.

Диаметр	15 – 50 мм
Давление среды	25 бар
Температура	+2 - + 150°С
Среда	вода, воздух и др. инертные среды

Конструкция, материалы:

Регулятор состоит из двух главных элементов: клапана и сервопривода, включающего мембранный и пружинный блок. Присоединение: фланцевое, резьбовое или под приварку.

Наименование	Материал
Корпус клапана	сфероидальный чугун EN-GJS-400-15
Затвор клапана	нержавеющая сталь
Шток	Нержавеющая сталь
Мембрана	EPDM
Уплотнение затвора	EPDM
Корпус мембранного блока	латунь

Технические характеристики:

Условный проход DN (мм)		15	20	25	32	40	50
Коэффициент расхода KVs (м³/ч)	стандартное	5	8	10	15	21	32
	специальное	2.5; 1.6; 1.0; 0.63	•	•	•	•	•
Максимальный перепад давления на клапане(бар)		16
Максимальное давление насыщенного водяного пара, бар (если среда пар)		4
Характеристика регулирования		Равнопроцентная
Пропуск регулятора в закрытом положении		< 0,001% KVs
Диапазон настроек (кПа)	Исполнение 10	DN 32 до 50: 10
	Исполнение 11	DN 15 до 25: 10 DN 32 до 50: 20
	Исполнение 20 (красный)	DN 32 до 50: 15 - 60
	Исполнение 22 (красный)	DN 15 до 25: 15 - 60 DN 32 до 50: 25 - 70
	Исполнение 23 (красный + желтый)	DN 15 до 25: 30 - 210 DN 32 до 50: 40 - 220
	Исполнение 24 (красный + черный)	DN 15 до 25: 60 - 400 DN 32 до 50: 70 - 410
	Исполнение 33 (красный + желтый)	DN 15 до 50: 150 - 550
	Исполнение 34 (красный + черный)	DN 15 до 50: 220 - 1000
	Исполнение 43 (красный + желтый)	DN 15 до 50: 150 - 550
	Исполнение 44 (красный + черный)	DN 15 до 50: 220 - 1000

Схема подключения регулятора:

Размеры и масса регуляторов (присоединение резьбовое и под сварку):

DN	L	L₁	V₁	H₁	H₂	A	B	C	D	ØM	ØN	F	m₁	m₂
мм	мм												кг
15	100	146	44,5	254	119	Rp½	25	G 1	41	16,1	21,3	9	4,1	3,6
20	100	149	44,5	254	119	Rp¾	32	G1¼	51	21,7	26,9	10	4,4	3,9
25	105	160	44,5	254	119	Rp 1	38	G1½	56	29,5	33,7	11	4,7	4,2
32	130	193	63	274	139	Rp1¾	47	G 2	71	37,2	42,4	12	6,1	5,6
40	140	207	63	274	139	Rp1½	53	G2¼	76	43,1	48,3	14	7,0	6,5
50	160	233	63	274	139	Rp 2	66	G2¾	91	54,5	60,3	16	9,1	8,6

Размеры и масса регуляторов (присоединение фланцевое):

DN	L₁	V₁	H₁	H₂	OD₁	OD₂	OD₃	a	f	n	Od	m₁	m₂
мм												кг
15	130	44,5	254	119	95	65	45	16	2	4	14	5,2	4,7
20	150	44,5	254	119	105	75	58	16	2	4	14	5,9	5,4
25	160	44,5	254	119	115	85	68	18	2	4	14	6,8	6,3
32	180	63	274	139	140	100	78	18	2	4	18	8,9	8,4
40	200	63	274	139	150	110	88	19	3	4	18	10,4	9,9
50	230	63	274	139	165	125	102	19	3	4	18	13,3	12,8

Производитель оставляет за собой право на изменение конструкции.
