Клапаны термостатические Ридан AHT-R Ду20 Ру10 корпус - латунь, внутренняя резьба

Термостатический балансировочный клапан AHT-R — регулятор температуры прямого действия, предназначен для стабилизации температуры и минимизации расхода воды в циркуляционных стояках систем горячего водоснабжения (ГВС). Клапан AHT-R имеет термоэлемент, который может быть настроен на поддержание температуры воды в циркуляционном стояке системы ГВС в диапазоне от 30 до 65 °С. AHT-R обеспечивает экономию воды, исключая ее слив через водоразборные краны для достижения требуемой температуры.

Основные технические характеристики клапанов термостатических Ридан AHT-R Ду20 Ру10 корпус - латунь, внутренняя резьба:

Наименование Значение
Давление номинальное PN, бар 10
Тип присоединения муфтовый (резьбовой)
Максимальная температура рабочей среды, °C 100
Среда вода
Тип клапанов Термостатический
Подключение к трубопроводу Внутренняя резьба
Гарантия, мес. 12
Бренд Ридан
Страна производитель Китай
Клапаны термостатические Ридан AHT-R Ду20 Ру10 корпус - латунь, внутренняя резьба

Клапаны термостатические Ридан AHT-R Ду20 Ру10 корпус - латунь, внутренняя резьба

Габариты и размеры клапанов термостатических Ридан AHT-R Ду20 Ру10 корпус - латунь, внутренняя резьба:

Модель A, мм B, мм C, мм D, мм E, дюйм
Ду20 80 84 88,5 32 Rp3/4″
Клапаны термостатические Ридан AHT-R Ду20 Ру10 корпус - латунь, внутренняя резьба

Эскиз габаритов и размеров клапанов термостатических Ридан AHT-R Ду20 Ру10 корпус - латунь, внутренняя резьба

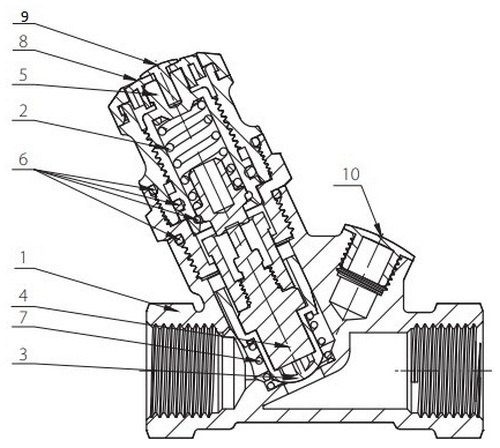

Таблица деталировки клапанов термостатических Ридан AHT-R Ду20 Ру10 корпус - латунь, внутренняя резьба:

№ п/п Детали
1 Корпус
2 Пружина безопасности
3 Золотник
4 Термоэлемент
5 Настроечная рукоятка
6 Кольцевые уплотнения
7 Пружина
8 Шкала настройки
9 Заглушка отверстия для ключа
10 Отверстие для термометра
Клапаны термостатические Ридан AHT-R Ду20 Ру10 корпус - латунь, внутренняя резьба

Эскиз деталировки клапанов термостатических Ридан AHT-R Ду20 Ру10 корпус - латунь, внутренняя резьба
