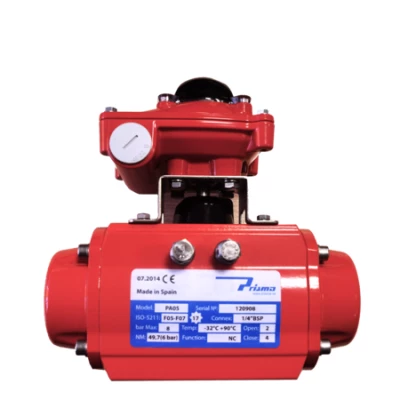

Неполнооборотные пневмоприводы Prisma серии PA с возвратными пружинами предназначены для установки на следующее оборудование: дисковый поворотный затвор «Гранвэл», шаровой кран Pekos, шаровой кран BV17.
По запросу могут комплектоваться электромеханическим блоком концевых выключателей, электропневмопозиционером, ручным дублером.
Степень пыле- и влагозащиты защиты: IP67. |
Параметры на электроприводы Prisma PA с возвратными пружинами
Угол поворота, °
| 0 - 90
|
Максимальная подача воздуха, бар
| 8
|
Рабочая температура, °C
| –32…+80
|
Внутреннее и внешнее покрытие
| Катафорез + Рислан (Двойная защита от коррозии)
|
Соответствие стандартам присоединений
| ISO-5211; NAMUR; VDE-3845; DEP 2014/68/UE
|
Питание
| Воздух или неагрессивные жидкости
|
Класс защиты
| IP67
|
|
Эскиз на электроприводы Prisma PA с возвратными пружинами
|
Габаритные и установочные размеры электроприводов Prisma PA с возвратными пружинами
Модели
|
А, мм
|
B, мм
|
C, мм
|
ISO-5211
|
двойного
действия
|
с возвратной
пружиной
|
PAW-PAWS
|
141
|
76
|
89
|
F03 o F04
|
PA00-PA00S
|
155
|
84
|
102
|
F04 o F05
|
PA05-PA05S
|
201
|
102
|
119
|
F05 - F07
|
PA10-PA10S
|
226
|
104
|
123
|
F05 - F07
|
PA15-PA15S
|
265
|
119
|
139
|
F05 - F07
|
PA20-PA20S
|
312
|
127
|
147
|
F05 - F07
|
PA25-PA25S
|
358
|
153
|
175
|
F07 - F10
|
PA30-PA30S
|
429
|
169
|
191
|
F07 - F10
|
P40-P40S
|
444
|
598
|
226
|
279
|
F10 - F12
|
PA50-PA50S
|
694
|
269
|
309
|
F14
|
PA60-PA60S
|
672
|
345
|
368
|
F16
|
PA70-PA70S
|
743
|
403
|
428
|
F16
|
|
Модели
|
D, мм
|
E, мм
|
F, мм
|
H, мм
|
Вес, кг
|
двойного
действия
|
с возвратной
пружиной
|
PAW-PAWS
|
11
|
80
|
20
|
16
|
0,92
|
1
|
PA00-PA00S
|
14
|
80
|
20
|
16
|
1,4
|
1,63
|
PA05-PA05S
|
17
|
80
|
20
|
19
|
2,57
|
2,94
|
PA10-PA10S
|
17
|
80
|
20
|
19
|
3,08
|
3,48
|
PA15-PA15S
|
17
|
80
|
20
|
19
|
4,2
|
5,04
|
PA20-PA20S
|
22
|
80
|
20
|
19
|
5,61
|
6,63
|
PA25-PA25S
|
27
|
80
|
20
|
29
|
9,3
|
11,3
|
PA30-PA30S
|
27
|
80
|
20
|
29
|
11,6
|
15,3
|
P40-P40S
|
36
|
130
|
50
|
38
|
17,6
|
36,4
|
PA50-PA50S
|
36
|
130
|
50
|
38
|
35
|
58,4
|
PA60-PA60S
|
46
|
130
|
50
|
48
|
48,3
|
83,2
|
PA70-PA70S
|
46
|
130
|
50
|
48
|
77,9
|
118,2
|
|
