Приводы пневматические Рашворк (Rushwork) 930 DA двойного действия купить в Москве и РФ

Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 13024 Нм.

Технические параметры пневмоприводов Рашворк (Rushwork) 930 DA двойного действия

Характеристика	Значение
Минимальное рабочее давление	3 бар
Максимальное рабочее давление	8 бар
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	90 °
Диапазон регулировки	5 °
Страна производитель	Россия

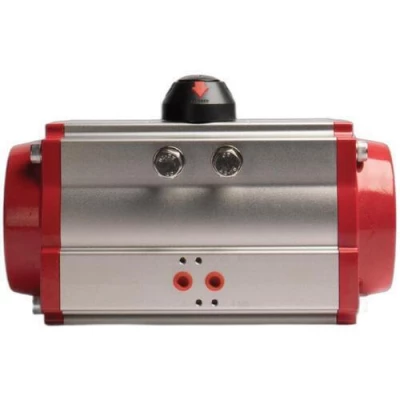

Изображение пневмоприводов Рашворк (Rushwork) 930 DA двойного действия

Габаритные и установочные размеры пневмоприводов Рашворк (Rushwork) 930 DA двойного действия

Модель	A, мм	A1, мм	B, мм	B1, мм	C, мм	D, мм	E, мм	F, мм	G, мм	M, мм	N, мм	ØO, мм	L, мм
DA-0802	340	308	450	455	87.5	87.5	199	38	30	130	30	62	27х27
DA-1579 F14	390	390	562	562	113	113	257	38	40	130	30	79	36х36
DA-0024 F04	120	108	145	145	30	41	72	26	15	80	30	34	11х11
DA-9768			924	924	258	258	464	38	60	130	30	79	55х55
DA-7235	580	580	866	866	190	195	410	38	52	130	30	79	46х46
DA-4832	579	579	825	825	162	173	354	38	52	130	30	79	46х46
DA-3522	510	510	722	722	146	146	333	38	52	130	30	79	46х46
DA-2320	430	430	646	646	129	129	293	38	52	130	30	79	46х46
DA-0009	90	90	112	112	23.5	23.5	45	26	12	50	30	34	9х9
DA-0133	193	168	242	242	51	57.5	117	26	20	80	30	41	17х17
DA-0014	93	93	123	123	23.5	33	60	26	12	50	30	34	11х11
DA-0024 F03/F05	120	108	145	145	30	41	72	26	15	80	30	34	14х14
DA-0043	140	125	169	169	46	46	89	26	15	80	30	34	14х14
DA-0060	140	128	201	201	42	52	100	26	15	80	30	34	14х14
DA-0093	160	147	209	209	46	55	109	26	15	80	30	34	14х14
DA-0197	200	186	275	275	58	64	134	26	25	80	30	41	22х22
DA-0308	230	207	332	332	67.5	70	157	36	25	80	30	62	22х22
DA-0526	290	268	385	400	76	77	174	36	30	130	30	62	27х27
DA-1293	390	390	507	507	103	103	232	38	40	130	30	79	36х36
DA-1579 F12	390	390	562	562	113	113	257	38	40	130	30	79	36х36

Эскиз пневмоприводов Рашворк (Rushwork) 930 DA двойного действия

Деталировка пневмоприводов Рашворк (Rushwork) 930 DA двойного действия

№	Наименование детали	Материал
1	Корпус	эструдированный алюминий
2	Боковые заглушки	литой алюминий
3	Шестерня	сталь
4	Поршень	сталь/алюминий
5	Заглушки	нержавеющая сталь
6	Поршневое кольцо	NBR
7	Пружины	пружинная сталь
8	Подшипник поршня	инженерный пластик
9	Поршневое кольцо	NBR
10	Заглушка	NBR
11	Упорное кольцо	инженерный пластик
12	Кольцо	инженерный пластик
13	Шайба	нержавеющая сталь
14	Пружинный зажим	нержавеющая сталь
15	Индикатор	пластик
16	Корпус индикатора	пластик
17	Подшипник	инженерный пластик
18	Кулачок	сталь
19	Подшипник	NBR
20	Подшипник	инженерный пластик
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR
23	Уплотнительное кольцо	NBR
24	Подшипник	нержавеющая сталь
25	Гайка регулировки	нержавеющая сталь
26	Винт регулировки	нержавеющая сталь
27	Втулка	алюминий

Эскиз деталировки пневмоприводов Рашворк (Rushwork) 930 DA двойного действия
