Насос жидкотопливный самовсасывающий, шестерёнчатый с внутренним зацеплением, без перепускного клапана. Шестерёнчатый механизм насоса не требует дополнительной смазки и охлаждения. На насосе установлен стандартный трёхфазный четырёхполюсный двигатель с муфтой. Принцип работы насоса заключается во вращении двух шестерён с внутренним зацеплением. При выходе зубьев шестерён из зацепления, происходит процесс всасывания рабочей жидкости, и проталкивание её на другую сторону разделительного элемента корпуса, при входе зубьев в зацепление происходит выталкивание жидкости в нагнетательную линию насоса. Давление на выходе из насоса - до 6 бар.
|
Параметры насосов самовсасывающих РАЦИОНАЛ Rz-F25 поверхностных, корпус - чугун, мощность 1.5 - 3кВт, напор - 60м, производительность 50 - 100л/мин, 380В:
| Характеристика |
Значение |
| Тип присоединения |
муфтовый (резьбовой) |
| Давление |
6 бар |
| Среда |
топливо |
| Температура окружающей среды |
до 40 °C |
| Минимальная температура рабочей среды |
5 °C |
| Максимальная температура рабочей среды |
до 40 °C |
| Степень защиты |
IP55 |
| Напряжение питания |
400В |
| Бренд |
РАЦИОНАЛ |
| Страна производитель |
Россия |
|

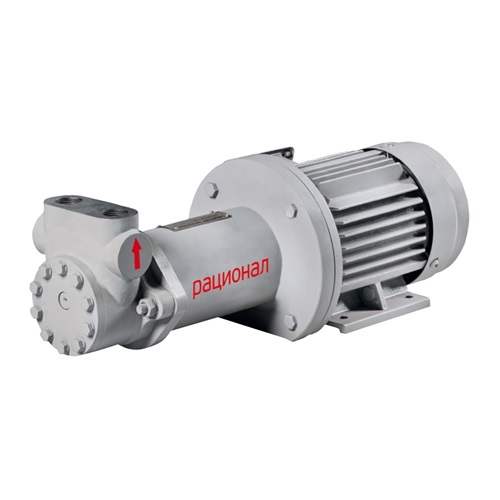

Насосы самовсасывающие РАЦИОНАЛ Rz-F25 поверхностные, корпус - чугун, мощность 1.5 - 3кВт, напор - 60м, производительность 50 - 100л/мин, 380В
|
Габаритные размеры насосов самовсасывающих РАЦИОНАЛ Rz-F25 поверхностных, корпус - чугун, мощность 1.5 - 3кВт, напор - 60м, производительность 50 - 100л/мин, 380В:
| Модель |
G, дюйм |
L, мм |
H, мм |
B, мм |
B1, мм |
h, мм |
b, мм |
d1 x d2, мм |
| Rz-F25-3/60-1.5/4 |
1 ″ |
570 |
210 |
200 |
155 |
120 |
80 |
125 x 140 |
| Rz-F25-6/60-3/4 |
1 ″ |
710 |
230 |
250 |
180 |
120 |
80 |
140 x 160 |
|

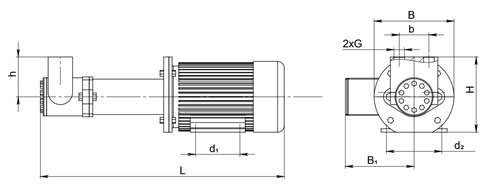

Эскиз размеров насосов самовсасывающих РАЦИОНАЛ Rz-F25 поверхностных, корпус - чугун, мощность 1.5 - 3кВт, напор - 60м, производительность 50 - 100л/мин, 380В
|
