Насос циркуляционный серии PFE с фланцевым соединением и электронным управлением предназначен для принудительного движения жидкости (циркуляции) в замкнутом трубопроводе систем отопления, включая системы с постоянным и переменным расходом теплоносителя, а также в системах охлаждения и кондиционирования воздуха. Насос оснащен электродвигателем с постоянными магнитами, «мокрым» ротором и блоком управления со встроенным преобразователем частоты, который контролирует скорость вращения рабочего колеса и позволяет осуществлять управление работой насоса в различных режимах в зависимости от характеристики системы. Дополнительно насос имеет защитные функции и возможность внешнего управления по ШИМ-сигналу. Все это обеспечивает высокую энергоэффективность насоса и дает возможность настройки его работы для различных применений. |
Технические параметры насосов циркуляционных Unipump PFE поверхностных, корпус - чугун| Характеристика | Значение |
|---|
| Температура окружающей среды, °C | от +1 до +40 | | Перекачиваемая жидкость | подготовленная вода; охлаждающие и низкозамерзающие жидкости; жидкости, неагрессивные к материалам насоса, невязкие, негорючие, не содержащие твердых и волокнистых включений | | Температура рабочей среды, °C | от -10 до +95 | | Максимальное рабочее давление, бар | 10 | | Электрическая сеть, В | ~ 230 ± 10 % | | Класс изоляции | F | | Степень защиты, IP | 44 | | Индекс энергоэффективности | EEI ≤ 0,23 |

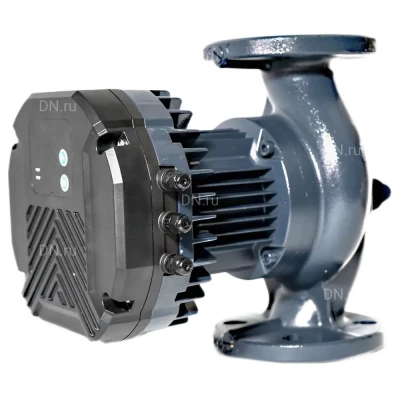

|  Изображение насосов циркуляционных Unipump PFE поверхностных, корпус - чугун |

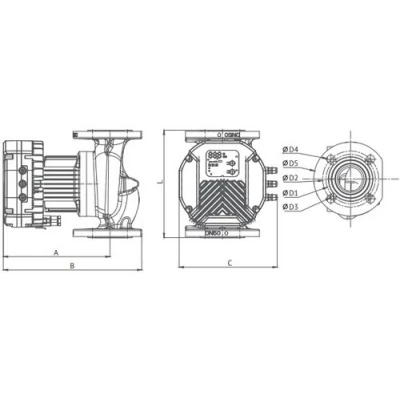

Габариты и размеры насосов циркуляционных Unipump PFE поверхностных, корпус - чугун| Модель | L, мм | A, мм | B, мм | C, мм | D1, мм | D2, мм | D3, мм | D4, мм | D5, мм | DN, мм |
|---|
| 50-120 | 280 | 306 | 234 | 219 | 110 | 125 | 14 | 19 | 165 | 50 | | 50-80 | 240 | 308 | 237 | 219 | 110 | 125 | 14 | 19 | 165 | 50 | | 65-100 | 340 | 318 | 244 | 219 | 130 | 145 | 14 | 19 | 185 | 65 | | 65-120 | 340 | 318 | 244 | 219 | 130 | 145 | 14 | 19 | 185 | 65 | | 65-80 | 340 | 318 | 244 | 219 | 130 | 145 | 14 | 19 | 185 | 65 |
|  Эскиз габаритов насосов циркуляционных Unipump PFE поверхностных, корпус - чугун |

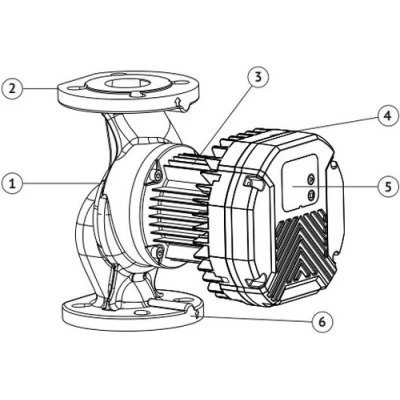

Деталировка насосов циркуляционных Unipump PFE поверхностных, корпус - чугун| № | Наименование |
|---|
| 1 | Проточная часть | | 2 | Напорный патрубок | | 3 | Электродвигатель | | 4 | Электронный блок управления | | 5 | Панель управления | | 6 | Всасывающий патрубок |
|  Эскиз деталировки насосов циркуляционных Unipump PFE поверхностных, корпус - чугун |
