Насосы циркуляционные ин-лайн ONIS INL 100 поверхностные, корпус - чугун, мощность - 7.5-18.5кВт, напор - 22-40м, производительность - 1333-1833л/мин, 380В

INL - тип центробежного насоса с линейным расположением патрубков типа IN-LINE, который поставляется с высокоэффективным стандартным двигателем. Благодаря оптимизации гидравлической и конструктивной системы, обладает высокой эффективностью, экономичностью, низким уровнем шума, отсутствием перегрузок, большим расходом и может полностью заменить аналогичные зарубежные изделия.

Параметры насосов ONIS INL 100:

Параметр Значение
Тип оборудования насосы
Назначение водяной
Сегмент промышленный
Тип насоса насос
Вид насоса циркуляционный
Материал корпуса насоса чугун HT200
Материал вала насоса Нержавеющая сталь 304
Тип электродвигателя асинхронный
Количество скоростей 1
Частота вращения 2900 об/мин
Напряжение питания 380В
Частота 50 Гц
Степень защиты корпуса IP55
Перекачиваемая среда вода, горячая вода
Минимальная температура перекачиваемой среды 0 °C
Максимальная температура перекачиваемой среды 110 °C
Максимальная температура окружающей среды 40 °C
Гарантия 2 г.
Страна производитель Россия

Габаритные размеры насосов ONIS INL 100:

Модель D, мм B1, мм B2, мм B3, мм B4, мм B5, мм B6, мм
INL 100-80-22-7.5/2 300 260 160 121 148 195 235
INL 100-100-27-11/2 350 314 251 121 148 195 235
INL 100-100-34-15/2 350 314 251 123 148 195 235
INL 100-110-40-18.5/2 350 314 251 167 167 290 350
Модель H1,мм H2,мм H3,мм H4,мм H5,мм L11,мм L2, мм Вес, кг
INL 100-80-22-7.5/2 170 260 820 195 235 500 250 106
INL 100-100-27-11/2 170 265 933 195 235 550 275 166
INL 100-100-34-15/2 170 265 933 195 235 550 275 181
INL 100-110-40-18.5/2 170 270 982 290 350 550 275 221
Насосы циркуляционные ин-лайн ONIS INL 100 поверхностные, корпус - чугун, мощность - 7.5-18.5кВт, напор - 22-40м, производительность - 1333-1833л/мин, 380В

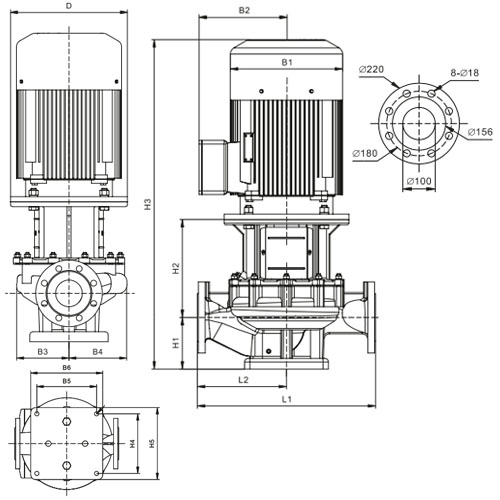

Эскиз габаритных размеров насосов ONIS INL 100

Конструкция и материалы насосов ONIS INL 100:

Наименование элемента Материал изготовления
101 Корпус насоса Чугун HT200/HT250
161 Крышка насоса Чугун HT200/HT250
230 Рабочее колесо Чугун НТ200/нержавеющая сталь
412-1 О-кольцо Фторопласт
433 Механическое уплотнение -
581 Защитная крышка Нержавеющая сталь 304
822 Вал насоса Нержавеющая сталь 304
900-8 Резьбовая заглушка Латунь
Насосы циркуляционные ин-лайн ONIS INL 100 поверхностные, корпус - чугун, мощность - 7.5-18.5кВт, напор - 22-40м, производительность - 1333-1833л/мин, 380В

Эскиз конструкции и материалов насосов ONIS INL 100
