Насосно-смесительный узел предназначена для создания низкотемпературных систем отопления (типа «теплый пол»). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насосно-смесительный узел поставляется без насоса (для монтажа требуется установка насоса). Узел обеспечивает циркуляцию воды по отопительным контурам и регулирует температуру и расход теплоносителя. Регулирование значения смешанной температуры производится с помощью термостатической головки. Два корпуса собираются на кронштейне. Значение температуры теплоносителя, поступающего в низкотемпературный контур, можно увидеть с помощью контактного термометра. Функция удаления воздуха осуществляется с помощью автоматического вертикального воздухоотводчика. |
Технические параметры узлов насосно-смесительных DN.ru (без насоса) для коллектора UNS-1 Ду25 (1) Ру10 латунь| Характеристика | Значение |
|---|
| Размер резьбы присоединения к коллектору, дюймы | 1" | | Номинальное давление PN, бар | 10 | | Температура рабочей среды t, ⁰C | от +5 до +95 | | Диапазон температурной настройки термостатического клапана, °C | 20-70 | | Заводская настройка термостатического клапана, °C | 20 | | Шкала термометра, °C | 0-80 | | Тип термометра | Осевой |

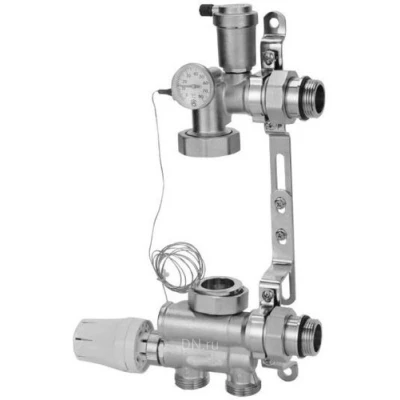

|  Изображение узлов насосно-смесительных DN.ru (без насоса) для коллектора UNS-1 Ду25 (1) Ру10 латунь |
Габариты и размеры узлов насосно-смесительных DN.ru (без насоса) для коллектора UNS-1 Ду25 (1) Ру10 латунь| Модель | L, мм | C, мм | Вес, кг | H, мм | M, резьба | G, дюйм | G1, дюйм |
|---|
| Ду15 | 177.5 | 137.7 | 2.04 | 160÷227 | М30х1,5 | G 1" | G 1" |
|  Эскиз габаритов узлов насосно-смесительных DN.ru (без насоса) для коллектора UNS-1 Ду25 (1) Ру10 латунь |
Деталировка узлов насосно-смесительных DN.ru (без насоса) для коллектора UNS-1 Ду25 (1) Ру10 латунь| № | Наименование | Материал |
|---|
| 1 | Корпус 1 | латунь HPb57-3 (аналог ЛЦ40С) никелированная | | 2 | Корпус 2 | латунь HPb57-3 (аналог ЛЦ40С) никелированная | | 3 | Телескопический кронштейн | сталь Q235 (аналог Cт3) никелированная |
|  Эскиз деталировки узлов насосно-смесительных DN.ru (без насоса) для коллектора UNS-1 Ду25 (1) Ру10 латунь |
