Конденсатоотводчики АСТА ТД131 Ду15-25 Ру40 термодинамические муфтовые, корпус - сталь в городе Москва

конденсатоотводчик+купить

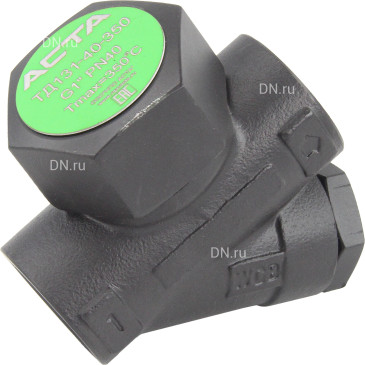

Конденсатоотводчик АСТА ТД131 1/2″ Ду15 Ру40 термодинамический муфтовый, корпус - сталь
Описание
Производитель: Аста, Россия
Тип: термодинамический
Присоединение: внутренняя / внутренняя резьба
Диаметр: 15 мм
Давление: 40 бар
Пропускная способность: 6.00 т/ч
Строительная длина: 80 мм
Уплотнение: Графит
Класс материала корпуса: сталь
Применение: теплоснабжение
Вес: 0.90 кг
Артикул: D150-00086
Доставим в город Москва:
Наличие
8 759 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
конденсатоотводчик+купить
Конденсатоотводчик АСТА ТД131 3/4″ Ду20 Ру40 термодинамический муфтовый, корпус - сталь
Описание
Производитель: Аста, Россия
Тип: термодинамический
Присоединение: внутренняя / внутренняя резьба
Диаметр: 20 мм
Давление: 40 бар
Пропускная способность: 6.00 т/ч
Строительная длина: 90 мм
Уплотнение: Графит
Класс материала корпуса: сталь
Применение: теплоснабжение
Вес: 3.00 кг
Артикул: D150-00087
Доставим в город Москва:
Наличие
9 300 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
конденсатоотводчик
Конденсатоотводчик АСТА ТД131 1″ Ду25 Ру40 термодинамический муфтовый, корпус - сталь
Описание
Производитель: Аста, Россия
Тип: термодинамический
Присоединение: внутренняя / внутренняя резьба
Диаметр: 25 мм
Давление: 40 бар
Пропускная способность: 6.00 т/ч
Строительная длина: 95 мм
Уплотнение: Графит
Класс материала корпуса: сталь
Применение: теплоснабжение
Вес: 3.90 кг
Артикул: D150-00088
Доставим в город Москва:
Наличие
10 564 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Конденсатоотводчик термодинамический АСТА ТД131 1 1/4″ Ду32 Ру40 муфтовый, корпус - сталь WCB
Конденсатоотводчик термодинамический АСТА ТД131 1 1/4″ Ду32 Ру40 муфтовый, корпус - сталь WCB
Описание
Производитель: Аста, Россия
Тип: термодинамический
Присоединение: внутренняя / внутренняя резьба
Диаметр: 32 мм
Давление: 40 бар
Пропускная способность: 6.00 т/ч
Строительная длина: 130 мм
Уплотнение: Графит
Класс материала корпуса: сталь
Применение: теплоснабжение
Вес: 2.80 кг
Артикул: D150-00258
Доставим в город Москва:
Наличие
19 955 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Конденсатоотводчик термодинамический АСТА ТД131 1 1/2″ Ду40 Ру40 муфтовый, корпус - сталь WCB
Конденсатоотводчик термодинамический АСТА ТД131 1 1/2″ Ду40 Ру40 муфтовый, корпус - сталь WCB
Описание
Производитель: Аста, Россия
Тип: термодинамический
Присоединение: внутренняя / внутренняя резьба
Диаметр: 40 мм
Давление: 40 бар
Пропускная способность: 6.00 т/ч
Строительная длина: 130 мм
Уплотнение: Графит
Класс материала корпуса: сталь
Применение: теплоснабжение
Вес: 3.00 кг
Артикул: D150-00259
Доставим в город Москва:
Наличие
21 039 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Конденсатоотводчик термодинамический АСТА ТД131 2″ Ду50 Ру40 муфтовый, корпус - сталь WCB
Конденсатоотводчик термодинамический АСТА ТД131 2″ Ду50 Ру40 муфтовый, корпус - сталь WCB
Описание
Производитель: Аста, Россия
Тип: термодинамический
Присоединение: внутренняя / внутренняя резьба
Диаметр: 50 мм
Давление: 40 бар
Пропускная способность: 6.00 т/ч
Строительная длина: 150 мм
Уплотнение: Графит
Класс материала корпуса: сталь
Применение: теплоснабжение
Вес: 3.90 кг
Артикул: D150-00260
Доставим в город Москва:
Наличие
22 934 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Аста ТД131 Ду15-25 - термодинамические конденсатоотводчики, предназначенные для эффективного отвода конденсата из паровых линий

Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском.

Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.

Преимущества: компактные размеры, широкий диапазон рабочих давлений и температур, циклический отвод конденсата,устойчив к гидроударам и замерзанию, встроенный фильтр

Габариты и размеры конденсатоотводчика Аста ТД131:

DN L, мм H1, мм H2, мм Масса, кг
15 (½”) 80 40 54 0,9
20 (¾”) 90 44 56 1,0
25 (1”) 95 59 62 1,5

32 (1 ¼”)

130

65

82

2,8

40 (1 ½”)

130

68

85

3,0

50 (2”)

150

75

95

3,9

Конденсатоотводчики АСТА ТД131 Ду15-25 Ру40 термодинамические муфтовые, корпус - сталь

Эскиз габариты конденсатоотводчика Аста ТД131

Ограничения применения конденсатоотводчика Аста ТД131:

Давление рабочей среды, бар Максимальная температура рабочей среды, °С
25,7 350
27,6 300
33,3 200
37,1 100
40 50

Спецификация материалов конденсатоотводчика Аста ТД131:

Наименование Материал
1 Корпус Cталь WCB
2 Крышка Сталь 20X13
3 Диск Сталь 20X13
4 Фильтр Cталь AISI 304
5 Пробка Сталь 45
6 Уплотнение пробки Графит
7 Уплотнение корпуса Графит
Конденсатоотводчики АСТА ТД131 Ду15-25 Ру40 термодинамические муфтовые, корпус - сталь

Эскиз материалы конденсатоотводчика Аста ТД131

Пропускная способность кг/ч конденсатоотводчика Аста ТД131:

DN Перепад давления, бар
1 2 4 6 8 10 12 16 20 40
15–25 70 110 160 200 250 300 380 410 520 600
32 130 240 310 400 450 520 600 690 750 800
40-50 250 400 490 550 620 710 760 790 950 1200
