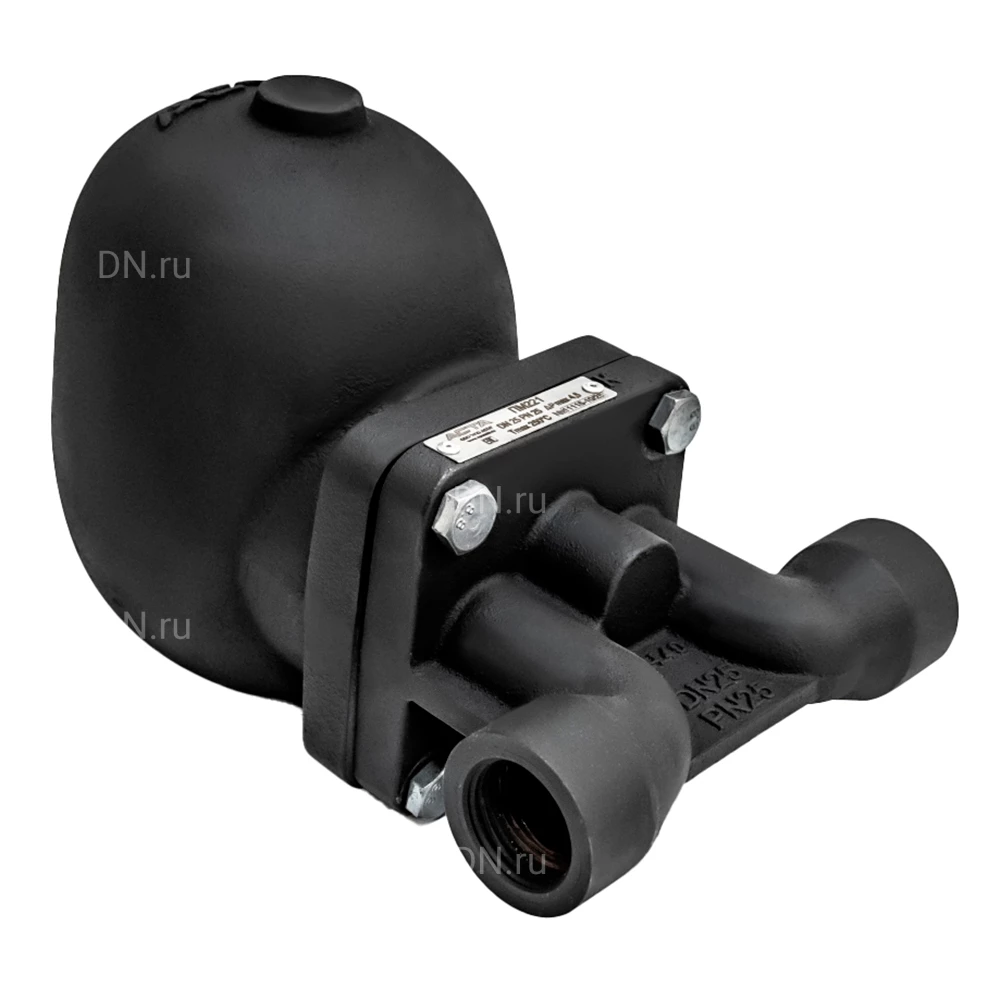

Конденсатоотводчик АСТА ПМ221 1″ Ду25 Ру25 поплавковый муфтовый (резьба), корпус - чугун
Конденсатоотводчик АСТА ПМ221 1″ Ду25 Ру25 поплавковый муфтовый (резьба), корпус - чугун
Артикул: D150-00130
Бренд: Аста
Страна производитель: Россия
Тип: поплавковый
Присоединение: внутренняя / внутренняя резьба
Диаметр: 25 мм
Давление: 25 бар
Строительная длина: 160 мм
Уплотнение: Графит
Температура рабочей среды max: 250 °C
Класс материала корпуса: чугун
Применение: теплоснабжение
Вес: 8.00 кг
на 2025-04-25
46 941,33
  • $
  • €
АСТА ПМ221 Ду25 Ру25 – механические поплавковые конденсатоотводчики, предназначенные для эффективного отвода конденсата из паровых линий. Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик. Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.

Технические характеристики конденсатоотводчиков АСТА ПМ221 1″ Ду25 Ру25 поплавковых, резьбовых, корпус - чугун:

Характеристика Значение
Номинальный диаметр DN 25 мм
Номинальное давление PN 25 бар
Максимальная температура рабочей среды до +250°С
Рабочая среда водяной пар
Тип присоединения муфтовый (резьбовой)
Расположение на трубопроводе горизонтально
Направление потока слева направо (L-R)
Конденсатоотводчики АСТА ПМ221 Ду25 Ру25 поплавковые муфтовые (резьбовые), корпус - чугун

Конденсатоотводчики АСТА ПМ221 Ду25 Ру25 поплавковые муфтовые (резьбовые), корпус - чугун

Габариты и размеры конденсатоотводчиков АСТА ПМ221 1″ Ду25 Ру25 поплавковых, резьбовых, корпус - чугун:

L, мм 160 мм
H, мм 266 мм
H1, мм 240 мм
A, мм 188 мм
Конденсатоотводчики АСТА ПМ221 Ду25 Ру25 поплавковые муфтовые (резьбовые), корпус - чугун

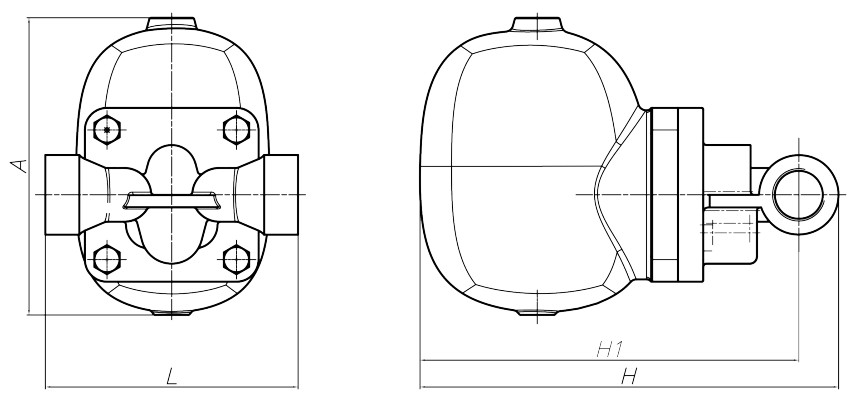

Эскиз габаритов конденсатоотводчиков АСТА ПМ221 1″ Ду25 Ру25 поплавковых, резьбовых, корпус - чугун

Материалы конденсатоотводчиков АСТА ПМ221 1″ Ду25 Ру25 поплавковых, резьбовых, корпус - чугун:

№ Наименование Материал
1 Корпус Высокопрочный чугун ВЧ40
2 Крышка Высокопрочный чугун ВЧ40
3 Капсула Нержавеющая сталь 08Х18Н10
4 Седло воздухоотводчика Нержавеющая сталь 20Х13
5 Седло конденсатоотводчика Нержавеющая сталь 20Х13
6 Поплавок Нержавеющая сталь 08Х18Н10
7 Прокладка корпуса Графит
Конденсатоотводчики АСТА ПМ221 Ду25 Ру25 поплавковые муфтовые (резьбовые), корпус - чугун

Эскиз материалов конденсатоотводчиков АСТА ПМ221 1″ Ду25 Ру25 поплавковых, резьбовых, корпус - чугун
