Конденсатоотводчики поплавковые DN.ru STF3431-F Ду15-50 Ру16 фланцевые, корпус - углеродистая сталь WCB
|
|
|
Технические параметры поплавковых конденсатоотводчиков фланцевых DN.ru STF3431-F:
| Рабочее давление PN, бар |
16 |
| Максимальное паденние давления, бар |
10 |
| Максимальная рабочая температура среды, °C |
260 |
| Кратковременно максимальная температура среды, °C |
350 |
| Номинальный диаметр DN, мм |
15-50 |
| Материал корпуса |
углеродистая сталь |
| Рабочая среда |
пар, конденсат |
| Присоединение к трубопроводу |
фланцевое |
| Срок эксплуатации, лет |
3 |
|
Весогабаритные параметры поплавковых конденсатоотводчиков фланцевых DN.ru STF3431-F:
Ду (DN)
| A
|
B
|
C
|
D
|
F
|
D1
|
X
|
d
|
f
|
b
|
N-Ød
|
Вес, кг
|
мм
|
15
|
150
|
107
|
101
|
148
|
-
|
95
|
65
|
45
|
2
|
14
|
4-Ø14
|
4,5
|
20
|
150
|
107
|
101
|
151
|
-
|
105
|
75
|
55
|
2
|
16
|
4-Ø18
|
5,5
|
25
|
160
|
100
|
84
|
245
|
173
|
115
|
85
|
68
|
2
|
16
|
4-Ø14
|
8,5
|
40
|
230
|
130
|
115
|
337
|
200
|
150
|
110
|
88
|
2
|
18
|
4-Ø18
|
25
|
50
|
230
|
141
|
123
|
347
|
225
|
165
|
125
|
102
|
2
|
20
|
4-Ø18
|
29
|
|

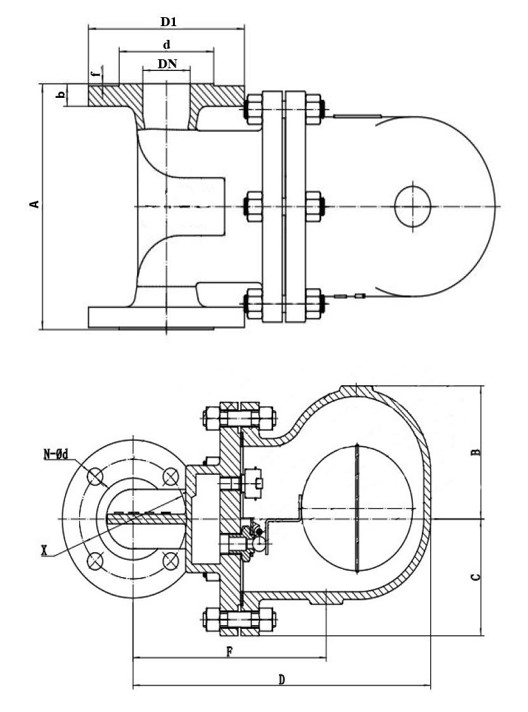

Эскиз габариты поплавковых конденсатоотводчиков фланцевых DN.ru STF3431-F
|
Спецификация материалов поплавковых конденсатоотводчиков фланцевых DN.ru STF3431-F Ду15-20:
| № п/п |
Наименование детали |
Материал |
1
|
Корпус
|
сталь WCB
|
2
|
Поплавок
|
сталь нержавеющая 304
|
3
|
Автоматический выпускной клапан
|
сталь нержавеющая 304
|
4
|
Уплотнение корпуса
|
металлографит
|
5
|
Седло выпускного клапана
|
сталь нержавеющая 304
|
6
|
Стойка
|
сталь нержавеющая 304
|
7
|
Седло
|
сталь нержавеющая 304
|
8
|
Крышка
|
сталь WCB
|
|
Эскиз материалы поплавковых конденсатоотводчиков фланцевых DN.ru STF3431-F Ду15-20
|
Спецификация материалов поплавковых конденсатоотводчиков фланцевых DN.ru STF3431-F Ду25-50:
| № п/п |
Наименование детали |
Материал |
1
|
Корпус
|
сталь WCB
|
2
|
Шпилька
|
сталь 35CrMo
|
3
|
Гайка
|
сталь 45
|
4
|
Уплотнение корпуса
|
металлографит
|
5
|
Автоматический выпускной клапан
|
сталь нержавеющая 304
|
6
|
Сальник клапана
|
титановый сплав
|
7
|
Стойка
|
сталь нержавеющая 304
|
8
|
Седло
|
сталь нержавеющая 304
|
9
|
Штифт
|
сталь нержавеющая 304
|
10
|
Шар клапана
|
сталь нержавеющая 304
|
11
|
Поплавок
|
сталь нержавеющая 304
|
12
|
Крышка
|
сталь WCB
|
|

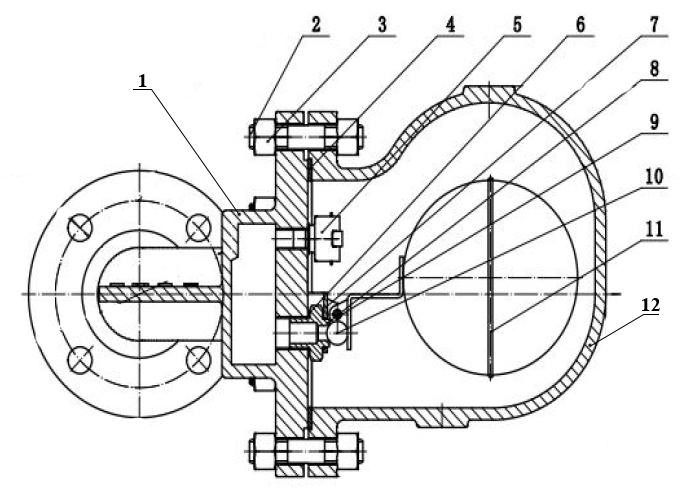

Эскиз материалы поплавковых конденсатоотводчиков фланцевых DN.ru STF3431-F Ду25-50
|
Пропускная способность м3/ч поплавковых конденсатоотводчиков фланцевых DN.ru STF3431-F:
| Давление номинальное, бар |
Ду, мм |
| 15 |
20 |
25 |
40 |
50 |
| 16 |
0,5 |
0,5 |
1,2 |
5 |
5 |
|
