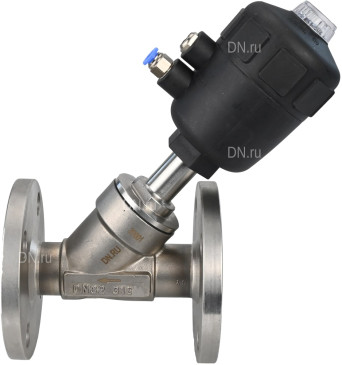

Клапан отсечной пневматический DN.ru VSP324PV-F-1PNC Ду32 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный, корпус привода - пластик

Артикул: D090-02074

О товаре

Артикул:
D090-02074
Бренд:
DN.ru
Страна производитель:
Россия
Тип присоединения:
Фланцевый
кламповый (clamp)
муфтовый (резьбовой)
Диаметр:
Ду32
Ду10
Ду15
Ду20
Ду25
Ду40
Ду50
Ду65
Ду80
Ду100
Ду125
Ду150
Ду200
Ду250
Ду300
Диаметр в дюймах:
1 1/4
не указано
1
1 1/2
1/2
2
2 1/2
3
3/4
4
Давление номинальное:
16 бар
25 бар
40 бар
Тип исполнения для клапанов:
нормально-закрытый
Тип конструкции:
наклонный
Корпус:
Нержавеющая сталь CF8M
Температура, макс:
до 200 °С
Уплотнение:
PTFE
не указано
Среда:
вода, неагрессивные жидкости, пар
Все характеристики
на 2026-12-31
12 886,86
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Клапаны отсечные пневматические DN.ru VSP324PV-F-1PNC Ду15-100 Ру16 стальные, фланцевые, Y-образные предназначены для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования. Принцип работы: срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение — за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана.

Технические характеристики клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду32 Ру16:

  • Диаметр номинальный DN - 32 мм
  • Давление номинальное PN - 16 бар
  • Тип присоединения - Фланцевый
  • Количество болтовых отверстий на одном фланце - 4 шт.
  • Строительная длина - 150 мм
  • Рабочая среда - вода, пар, неагрессивные жидкости
  • Температура рабочей среды - от -40 до +200 С°
  • Диаметр болтовых отверстий на одном фланце - 18 мм
  • Тип управления - пневмопривод
  • Вес - 5.2 кг
  • Страна производитель - Россия

Клапан отсечной пневматический DN.ru VSP324PV-F-1PNC Ду32 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный, корпус привода - пластик

Габаритные и установочные размеры клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду32 Ру16:

  • L - 150 мм
  • D - 135 мм
  • D1 - 100 мм
  • D2 - 70 мм
  • A - 242 мм
  • H - 210 мм
  • B - 16 мм
  • B - 100 мм
  • N - 4
  • K - G 1/4″
 Клапан отсечной пневматический DN.ru VSP324PV-F-1PNC Ду32 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный, корпус привода - пластик

Эскиз клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду32 Ру16

Материалы деталей клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду32 Ру16:

№ Наименование детали Материал
1 Корпус сталь CF8M
2 Плунжер сталь CF8M
3 Уплотнение плунжера PTFE
4, 5 Уплотнение штока PTFE
6 Крышка клапана сталь CF8M
7 Шток сталь CF8M
8 Крышка индикатора пластик
9 Корпус привода пластик
10 Пружина сталь 60Si2MnA
11 Поршень алюминиевый сплав АД31
12 Кольцевое уплотнение поршня VITON
13 Уплотнение NBR
14 Пружина сталь 60Si2MnA
15 Уплотнение штока VITON
Эскиз материалов клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду32 Ру16 стального, фланцевого, Y-образного

Эскиз материалов клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду32 Ру16 стального, фланцевого, Y-образного

Аналоги

График сравнения цен аналогичных клапанов отсечных*. При клике на точку графика получите развернутую информацию.

*Клапаны отсечные подобраны по следующим параметрам: Ду32, Ру16, класс материала корпуса - нержавеющая сталь, тип управления - пневмопривод, тип присоединения - Фланцевый, тип конструкции - наклонный, тип исполнения - нормально-закрытый
