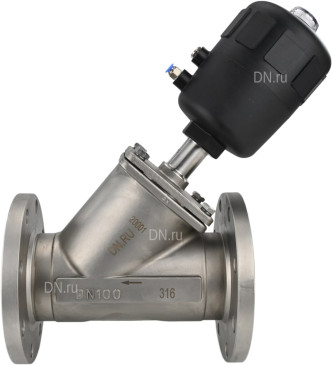

Клапан отсечной пневматический DN.ru VSP324PV-F-1PNC Ду100 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
О товаре
Артикул: D090-02079
Производитель: DN.ru, Россия
Тип присоединения: фланцевый
Диаметр: Ду100
Диаметр резьбы в дюймах: 4
Тип действия: Отсечной
Тип исполнения: нормально-закрытый
Тип конструкции: наклонный
Среды: вода, пар, неагрессивные жидкости
Корпус: Нержавеющая сталь CF8M
Уплотнение: PTFE
Давление номинальное: 16 бар
Температура: 200 ℃
Все характеристики
Арт. D090-02079
Низкая цена
99 639 на 2024-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики
Клапаны отсечные пневматические DN.ru VSP324PV-F-1PNC Ду15-100 Ру16 стальные, фланцевые, Y-образные предназначены для регулирования или перекрытия потока рабочей среды в трубопроводе. Принцип работы: срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение — за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана.

Технические характеристики клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду100 Ру16, корпус - нержавеющая сталь SS316, фланцевого, Y-образного:

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт.
  • Строительная длина - 280 мм
  • Рабочая среда - вода, пар, неагрессивные жидкости
  • Температура рабочей среды - от -40 до +200 С°
  • Диаметр болтовых отверстий на одном фланце - 18 мм
  • Тип управления - пневмопривод
  • Вес - 28.2 кг
  • Страна производитель - Россия

Клапан отсечной пневматический DN.ru VSP324PV-F-1PNC Ду100 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный

Габаритные и установочные размеры клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду100 Ру16, корпус - нержавеющая сталь SS316, фланцевого, Y-образного:

  • L - 280 мм
  • D - 215 мм
  • D1 - 180 мм
  • D2 - 150 мм
  • A - 410 мм
  • H - 355 мм
  • B - 18 мм
  • B - 156 мм
  • N - 8
  • K - G 1/4″
Клапан отсечной пневматический DN.ru VSP324PV-F-1PNC Ду100 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный

Эскиз клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду100 Ру16, корпус - нержавеющая сталь SS316, фланцевого, Y-образного

Материалы деталей клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду100 Ру16, корпус - нержавеющая сталь SS316, фланцевого, Y-образного:

Наименование детали Материал
1 Корпус сталь CF8M
2 Плунжер сталь CF8M
3 Уплотнение плунжера PTFE
4, 5 Уплотнение штока PTFE
6 Крышка клапана сталь CF8M
7 Шток сталь CF8M
8 Крышка индикатора пластик
9 Корпус привода пластик
10 Пружина сталь 60Si2MnA
11 Поршень алюминиевый сплав АД31
12 Кольцевое уплотнение поршня VITON
13 Уплотнение NBR
14 Пружина сталь 60Si2MnA
15 Уплотнение штока VITON
Эскиз материалов клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду100 Ру16 стального, фланцевого, Y-образного

Эскиз материалов клапана отсечного пневматического DN.ru VSP324PV-F-1PNC Ду100 Ру16 стального, фланцевого, Y-образного

График сравнения цен аналогичных клапанов отсечных*. При клике на точку графика получите развернутую информацию.

*Клапаны отсечные подобраны по следующим параметрам: тип клапана - Отсечной, тип управления - пневмопривод, тип присоединения - фланцевый, тип конструкции - наклонный, тип управления - пневмопривод тип исполнения - нормально-закрытый, диаметр - Ду100, давление номинальное - 16 бар

Клапаны отсечные по выборке: тип клапана – отсечной, тип управления – пневмопривод, тип присоединения – фланцевый, тип конструкции –наклонный, тип управления – пневмопривод, тип исполнения – нормально-закрытый, диаметр – Ду100, давление номинальное – 16 бар
Клапан отсечной пневматический DN.ru VSP324PV-F-1PNC Ду100 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный
Описание
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Строительная длина: 280 мм
Тип присоединения: фланцевый
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь CF8M
Материал запорного органа: Нержавеющая сталь CF8M (SS316)
Температура: 200 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 28.20 кг
Артикул: D090-02079
