Сварные защитные гильзы серии “ГЗ16” из нержавеющей стали AISI304/316 предназначены для установки врезных датчиков температуры G1/2 с диаметрами гильз до 8-10 мм. в трубопроводы и емкости для защиты монтажной части от механических и химических воздействий рабочей среды. Гильзы обеспечивают защиту датчиков от воздействия давления рабочей среды и позволяют производить монтаж и замену без нарушения герметичности системы. Защитные гильзы выпускаются с присоединительной резьбой G1/2, M20×1,5, M16×1,5. Измерительная часть датчика температуры при этом будет надежно защищена гильзой в среде с температурой до 600 °С и давлением до 16МПа (160 бар).
Защитные гильзы серии “ГЗ16” можно использовать для установки датчиков и преобразователей температуры с длиной зонда до 500 мм. в трубопроводы систем отопления и охлаждения, чтобы обеспечить быструю замену, а также защиту от воздействия рабочей среды (жидкостей или газов).
Область применения: Трубопроводы в системах ГВС, ХВС, ИТП, БТП, автоклавы, трубопроводы и резервуары с неагрессивными к материалу гильзы жидкостями, парами и газами.
Преимущества использования защитных гильз: Безопасный, удобный и быстрый монтаж и демонтаж датчика; Защита датчика температуры от механического воздействия рабочей среды; Защита датчика температуры от повышенного давления и поломок. |
Технические параметры гильз RPG ГЗ.16 G1/2-М20х1.5 с резьбовым присоединениемХарактеристика | Значение |
---|
Тип КИПиА | датчики | Тип изделия | комплектующие | Среда | жидкая среда, газ, пар | Класс материала корпуса | нержавеющая сталь | Материал штуцера и пробки | нержавеющая сталь (аналог 08Х18Н10Т) | Материал гильзы | труба бесшовная нержавеющая сталь 12х1 мм | Температура рабочей среды максимальная, °С | 600 | Рабочее давление макс в барах | 160 |

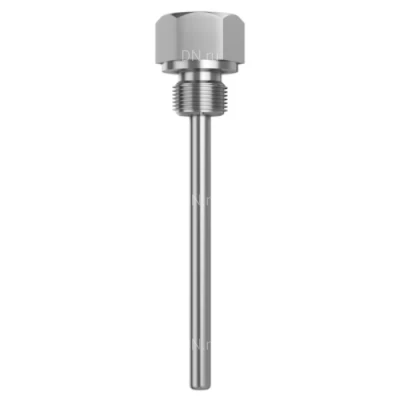

|  Изображение гильз RPG ГЗ.16 G1/2-М20х1.5 с резьбовым присоединением |
Габаритные и установочные размеры гильз RPG ГЗ.16 G1/2-М20х1.5 с резьбовым присоединениемМодель | L1, мм | Присоединительный размер |
---|
L=60 мм | 60 | М20х1.5, G1/2 | L=80 мм | 80 | М20х1.5, G1/2 | L=100 мм | 100 | М20х1.5, G1/2 | L=120 мм | 120 | М20х1.5, G1/2 | L=160 мм | 160 | М20х1.5, G1/2 | L=180 мм | 180 | М20х1.5, G1/2 | L=200 мм | 200 | М20х1.5, G1/2 | L=250 мм | 250 | М20х1.5, G1/2 | L=320 мм | 320 | М20х1.5, G1/2 | L=400 мм | 400 | М20х1.5, G1/2 | L=500 мм | 500 | М20х1.5, G1/2 |

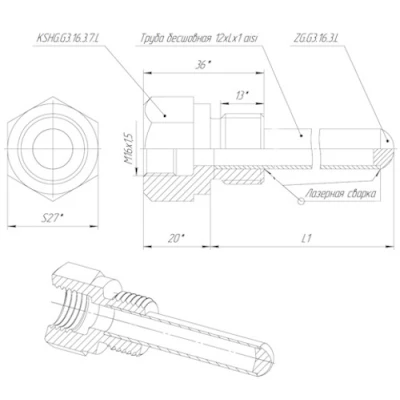

|  Эскиз габаритов гильз RPG ГЗ.16 G1/2-М20х1.5 с резьбовым присоединением |
