Розетки БРС LSQ S5 Дн12.5 Ду15-30 Ру207 материал сталь, уплотнение NBR, ISO 5675

Муфты серии LSQ-S5 и LSQ-S5С представляют собой проверенную и зарекомендовавшую себя конструкцию для использования в составе строительного, лесозаготовительного, сельскохозяйственного и нефтяного оборудования.

Муфты серии LSQ – S5 обладают следующими особенностями:

Применение переходных соединений двойного действия для выполнения вставного соединения одной рукой при фиксации муфт или установки перемычек.
Использование клапанов с целью предотвращения протечек в ненагруженном состоянии.
Клапаны автоматически открываются при достижении уровня номинального рабочего давления, чтобы сохранить высокую скорость движения потока.
Критические детали снабжены дополнительной защитой для обеспечения прочности во время использования.
Надежный шариковый фиксатор скрепляет и удерживает вместе стыкуемые разъемы.
Части разъемного соединения проходят высокоточную машинную обработку и производятся из цельного стального прута.
Муфты серии LSQ-S5 отвечают требованиям стандарта ISO5675.
Муфты серии LSQ-S5 подходят для совместного использования с изделиями серий PARKER 4250, FASTER CPV-CNV, MECCANICA BORRONI SERIES P, INTEVA PSM, ГИДРОСИЛА QR, ARGUS SVK и др.

Технические характеристики розеток БРС LSQ S5 Дн12.5 Ду15-30 Ру207 материал сталь, уплотнение NBR, ISO 5675:

Производитель	LSQ
Страна производитель	Китай
Тип фитинга	Розетки
Рабочее давление	207 бар
Температура рабочей среды	от -20 °C до 120 °C
Тип резьбы	трубная коническая

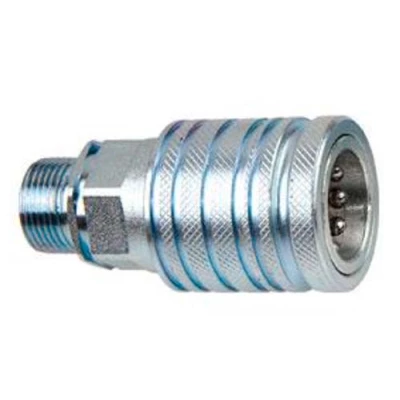

Розетки БРС LSQ S5 Дн12.5 Ду15-30 Ру207 материал сталь, уплотнение NBR, ISO 5675

Габаритные и установочные размеры розеток БРС LSQ S5 Дн12.5 Ду15-30 Ру207 материал сталь, уплотнение NBR, ISO 5675:

Размер по ISO 5675	Типоразмер	Размеры, мм				T
Размер по ISO 5675	Типоразмер	LS	⌀D	HEX1	A	T
12.5	8L Ду14	73.5	38	27	12	M14x1.5
12.5	10L Ду16	73.5	38	27	12	M16x1.5
12.5	12L Ду18	73.5	38	27	12	M18x1.5
12.5	12S Ду20	73.5	38	27	12	M20x1.5
12.5	14S Ду22	75.5	38	27	12	M22x1.5
12.5	15L Ду22	75.5	38	27	14	M22x1.5
12.5	16S Ду24	75.5	38	27	14	M24x1.5
12.5	18L Ду26	75.5	38	27	14	M26x1.5
12.5	18S Ду27	75.5	38	27	14	M27x1.5
12.5	20S Ду30	77.5	38	30	16	M30x2
12.5	Ду20	73.5	38	27	12	M20x1.5 60°
12.5	Ду27	75.5	38	27	14	M27x1.5 60°
12.5	Ду20	66	38	27	-	M20x1.5
12.5	Ду22	66	38	27	-	M22x1.5
12.5	Ду15	66	38	27	-	NPT1/2″

Эскиз размеров розеток БРС LSQ S5 Дн12.5 Ду15-30 Ру207 материал сталь, уплотнение NBR, ISO 5675

Материалы розеток БРС LSQ S5 Дн12.5 Ду15-30 Ру207 материал сталь, уплотнение NBR, ISO 5675:

Корпус	сталь
Уплотнение	NBR
