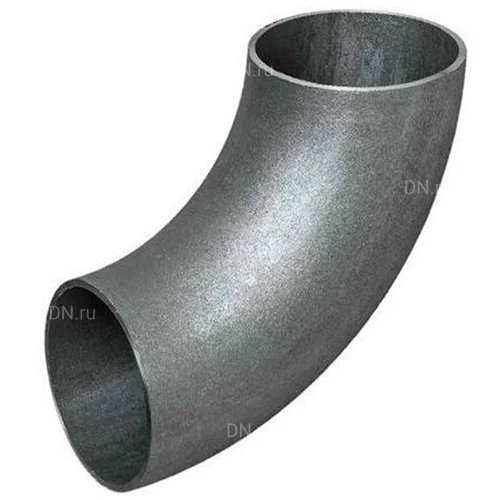

Отводы бесшовные крутоизогнутые 90° DN.ru Св-Св-Ст20 Ру40 ГОСТ 17375-2001 исполнение 2, корпус - сталь 20, присоединение

Отводы, являющиеся соединительными элементами трубопроводных систем, предназначены для изменения направления потока транспортируемого вещества.

Основные технические характеристики отводов бесшовных крутоизогнутых 90° DN.ru Св-Св-Ст20:

Наименование	Значение
Давление номинальное PN, бар	40
Тип присоединения	Под приварку
Среда	вода, пар, газ, неагрессивная среда
Применение	водоснабжение, отопление, трубопроводные системы
Тип фитинга	Отводы
Тип отвода	крутоизогнутый
Температура рабочей среды, °С	-40 до 425
Цвет	стальной
Присоединение	под приварку / под приварку
Условия производства	ГОСТ 17375-2001
Способ изготовления	бесшовный
Угол, °	90
Назначение	для труб
Тип материала системы водоснабжения	Металл
Материал корпуса	Сталь 20
Тип покрытия	без покрытия
Страна производитель	Россия
Гарантия, мес.	12

Отводы бесшовные крутоизогнутые 90° DN.ru Св-Св-Ст20 Ру40 ГОСТ 17375-2001 исполнение 2, корпус - сталь 20, присоединение - под приварку

Габаритные размеры отводов бесшовных крутоизогнутых 90° DN.ru Св-Св-Ст20:

Модель	ØD	T	F	R	B
Модель	мм
Ду80	89	3	120	120	165
Ду100 T=3.5мм D=102мм	102	3.5	150	150	201
Ду100 T=3.5мм D=108мм	108	3.5	150	150	204
Ду100 T=3.5мм D=114мм	114	3.5	150	150	207
Ду100 T=4мм	114	4	150	150	207
Ду125 T=3.5мм	133	3.5	190	190	257
Ду125 T=4мм	133	4	190	190	257
Ду125 T=4.5мм	133	4.5	190	190	257
Ду150 T=4мм D=159мм	159	4	225	225	305
Ду150 T=4.5мм D=159мм	159	4.5	225	225	305
Ду150 T=5мм D=159мм	159	5	225	225	305
Ду150 T=4мм D=168мм	168	4	225	225	305
Ду150 T=4.5мм D=168мм	168	4.5	225	225	305
Ду150 T=5мм D=168мм	168	5	225	225	305
Ду200 T=5мм	219	5	300	300	410
Ду200 T=6мм	219	6	300	300	410
Ду200 T=7мм	219	7	300	300	410
Ду250 T=7мм	273	7	375	375	512
Ду250 T=8мм	273	8	375	375	512
Ду250 T=9мм	273	9	375	375	512
Ду300 T=8мм	325	8	450	450	613
Ду300 T=9мм	325	9	450	450	613
Ду300 T=10мм	325	10	450	450	613
Ду300 T=11мм	325	11	450	450	613
Ду350 T=9мм	377	9	525	525	714
Ду350 T=10мм	377	10	525	525	714
Ду350 T=11мм	377	11	525	525	714
Ду350 T=12мм	377	12	525	525	714
Ду350 T=13мм	377	13	525	525	714
Ду400 T=10мм	426	10	600	600	813
Ду400 T=11мм	426	11	600	600	813
Ду400 T=12мм	426	12	600	600	813
Ду400 T=13мм	426	13	600	600	813
Ду400 T=14мм	426	14	600	600	813
Ду400 T=15мм	426	15	600	600	813
Ду500 T=12мм	530	12	750	750	1015
Ду500 T=13мм	530	13	750	750	1015
Ду500 T=14мм	530	14	750	750	1015
Ду500 T=15мм	530	15	750	750	1015
Ду500 T=16мм	530	16	750	750	1015
Ду500 T=17мм	530	17	750	750	1015
Ду500 T=18мм	530	18	750	750	1015
Ду600 T=15мм	630	15	900	900	1215
Ду600 T=16мм	630	16	900	900	1215
Ду600 T=17мм	630	17	900	900	1215
Ду600 T=18мм	630	18	900	900	1215
Ду600 T=20мм	630	20	900	900	1215
Ду600 T=22мм	630	22	900	900	1215
Ду700 T=17мм	720	17	1000	1000	1360
Ду700 T=18мм	720	18	1000	1000	1360
Ду700 T=20мм	720	20	1000	1000	1360
Ду700 T=22мм	720	22	1000	1000	1360
Ду700 T=24мм	720	24	1000	1000	1360
Ду800 T=20мм	820	20	1200	1200	1610
Ду800 T=22мм	820	22	1200	1200	1610
Ду800 T=24мм	820	24	1200	1200	1610
Ду800 T=26мм	820	26	1200	1200	1610
Ду800 T=28мм	820	28	1200	1200	1610

Отводы бесшовные крутоизогнутые 90° DN.ru Св-Св-Ст20 Ру40 ГОСТ 17375-2001 исполнение 2, корпус - сталь 20, присоединение - под приварку

Эскиз размеров отводов бесшовных крутоизогнутых 90° DN.ru Св-Св-Ст20
