Ниппели DN.ru Н-304-W-НР 1/4″-4″ Ду8-100 Ру20, корпус - нержавеющая сталь AISI 304, присоединение - под приварку/наружная резьба, тип резьбы

Ниппель DN.ru Н-304-W-НР применяется для соединения трубопроводного элемента с внутренней резьбой и приварного участка трубопровода, резервуара, оборудования или другого узла системы. Изделие имеет комбинированное присоединение: одна сторона предназначена под приварку, вторая оснащена наружной конической трубной резьбой BSPT. Корпус ниппеля изготовлен из нержавеющей стали AISI/SS 304/08Х18Н10. Этот материал отличается прочностью, устойчивостью к коррозии и подходит для эксплуатации в инженерных и промышленных трубопроводах. Ниппель используется в системах водоснабжения, отопления, газоснабжения, а также на промышленных объектах. Наличие наружной конической резьбы BSPT позволяет выполнять резьбовое соединение с фитингами, арматурой, приборами и другими элементами с ответной внутренней резьбой. Коническая форма резьбы способствует плотной посадке соединения при правильном монтаже. Для обеспечения герметичности рекомендуется использовать подходящий уплотнительный материал с учетом рабочей среды и условий эксплуатации. Ниппель DN.ru Н-304-W-НР подходит для участков, где требуется надежный переход от приварного соединения к резьбовому.

Технические параметры ниппелей DN.ru Н-304-W-НР 1/4″-4″ Ду8-100 Ру20

Характеристика	Значение
Номинальный диаметр DN, мм	8 ÷ 100
Номинальное давление PN, бар	20
Температура рабочей среды t, ⁰C	от -50 до +280
Рабочая среда	вода, водные растворы гликоля, пар, газ, нефтепродукты, уксусная и муравьиная кислоты, фосфорная кислота, азотная кислота, серная и соляная кислоты. Во избежание возникновения коррозии не допускается применение серосодержащей рабочей среды.
Материал корпуса	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Тип присоединения	под приварку/наружная резьба
Тип резьбы	трубная коническая BSPT
Сферы применения	водоснабжение, отопление, канализация, газоснабжение, различные отрасли промышленности
Средний срок службы, лет	10 (в зависимости от условий эксплуатации)

Ниппели DN.ru Н-304-W-НР 1/4″-4″ Ду8-100 Ру20, корпус - нержавеющая сталь AISI 304, присоединение - под приварку/наружная резьба, тип резьбы - BSPT

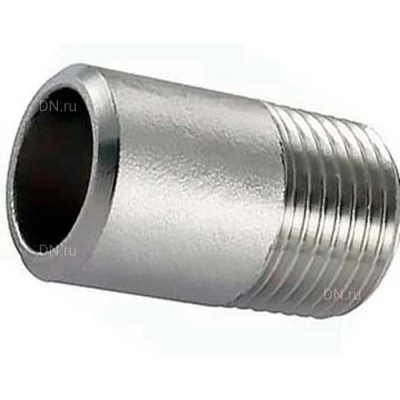

Изображение ниппелей DN.ru Н-304-W-НР 1/4″-4″ Ду8-100 Ру20

Габаритные и установочные размеры ниппелей DN.ru Н-304-W-НР 1/4″-4″ Ду8-100 Ру20

Размер	ØD, мм	L, мм	L1, мм	T, мм	Резьба
Ду8	13.5	30	16	2.5	R1/4″
Ду10	17.2	30	16	2.5	R3/8″
Ду15	22	35	16	2.5	R1/2″
Ду20	26.9	40	16	2.5	R3/4″
Ду25	33.7	40	18	3	R1″
Ду32	42.4	50	18	3	R1 1/4″
Ду40	48.3	50	22	3	R1 1/2″
Ду50	60.3	50	22	3	R2″
Ду65	76.1	60	25	4	R2 1/2″
Ду80	88.9	70	25	4	R3″
Ду100	114.3	80	25	4	R4”

Эскиз габаритов ниппелей DN.ru Н-304-W-НР 1/4″-4″ Ду8-100 Ру20
